Заводские чертежи ЗИЛ-130 и ЗИЛ-131
Чертежи куплены в магазине autoar.org, разделы ниже повторяют его каталог. Превью открывает оригинал — TIFF или PNG около 200 dpi, на который ссылается research/engine-data.md: [HD87 л.2 вид И], [BD л.1 вид сверху]. Размеры снимать только с оригинала: у листов 1:1 это 7,85 px на мм, масштаб каждого вида — в его подписи.
Чертежи раздаём, чтобы проект можно было проверить и повторить. Если они вам пригодились — поддержите магазин и купите лист по ссылке рядом: так autoar оцифровывает следующие.
ЗИЛ-130

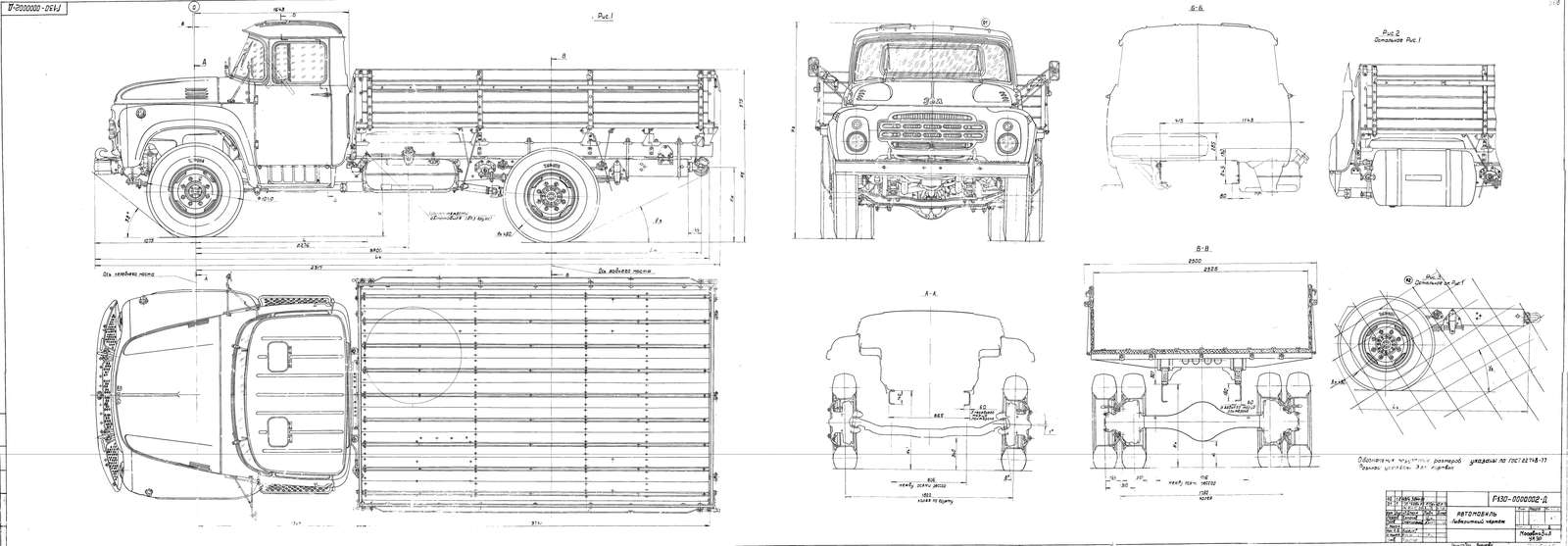

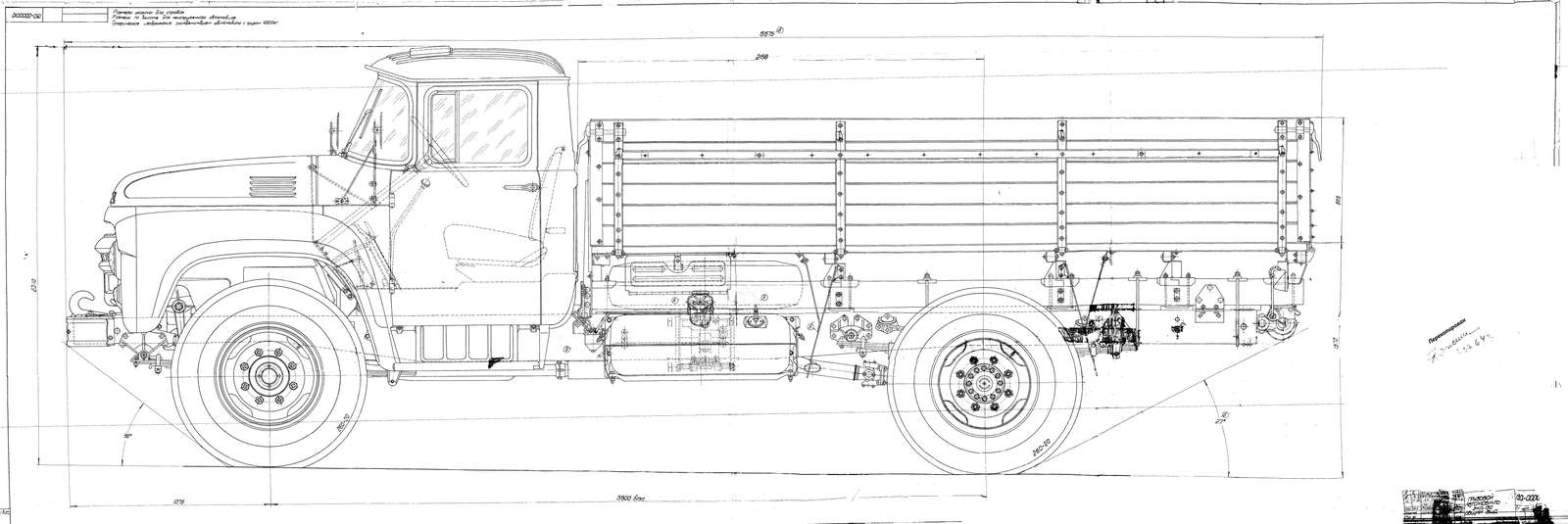

| Чертёж | Превью → оригинал | Где купить |
|---|---|---|
| 130-0000002-Д, габаритный чертёж. |  | autoar |
| 130-0000010, общий вид 1963 г. |  | autoar |

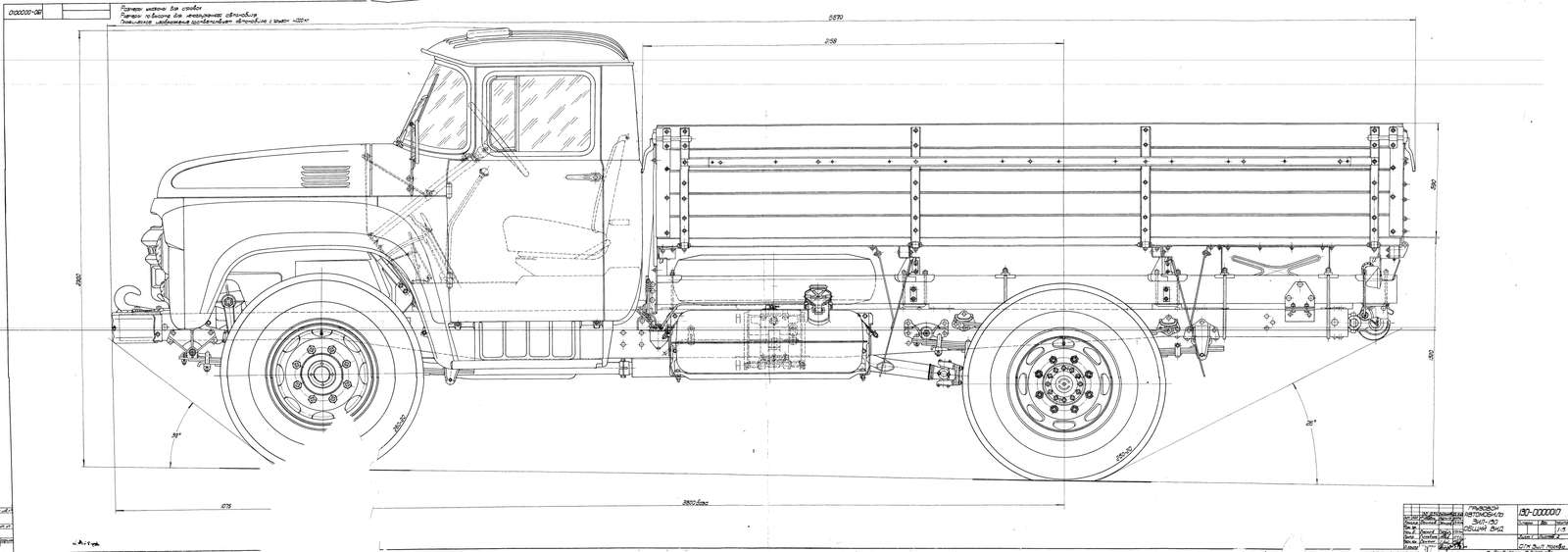

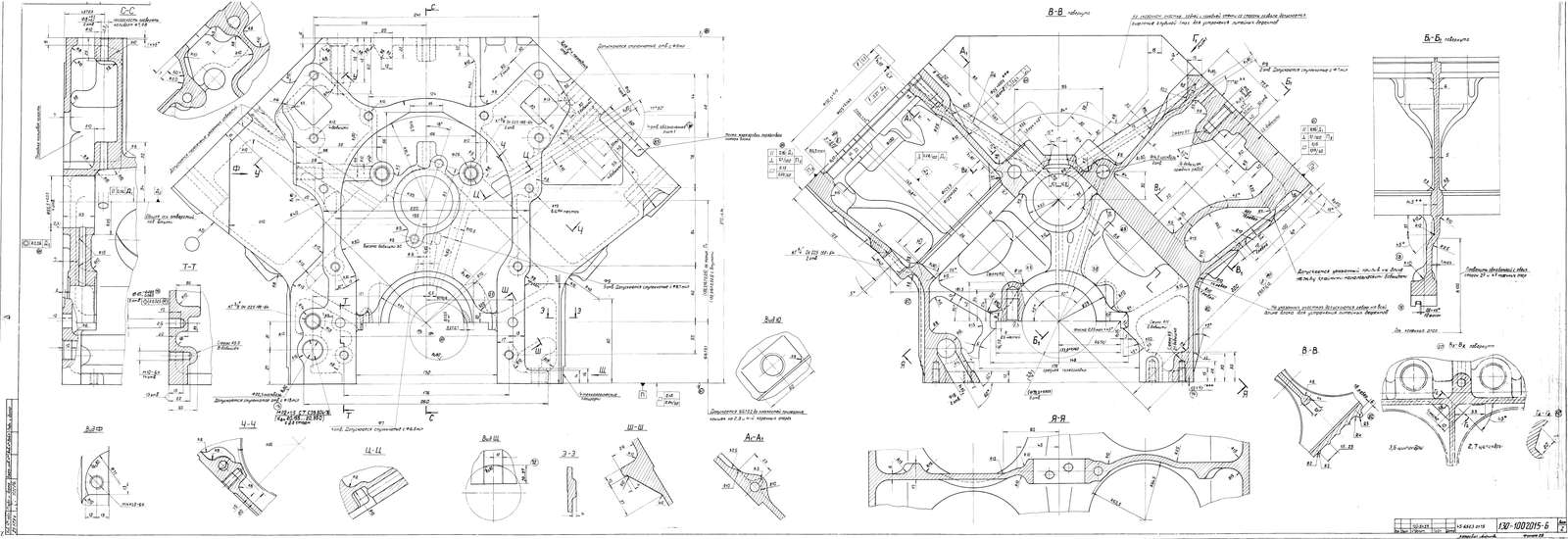

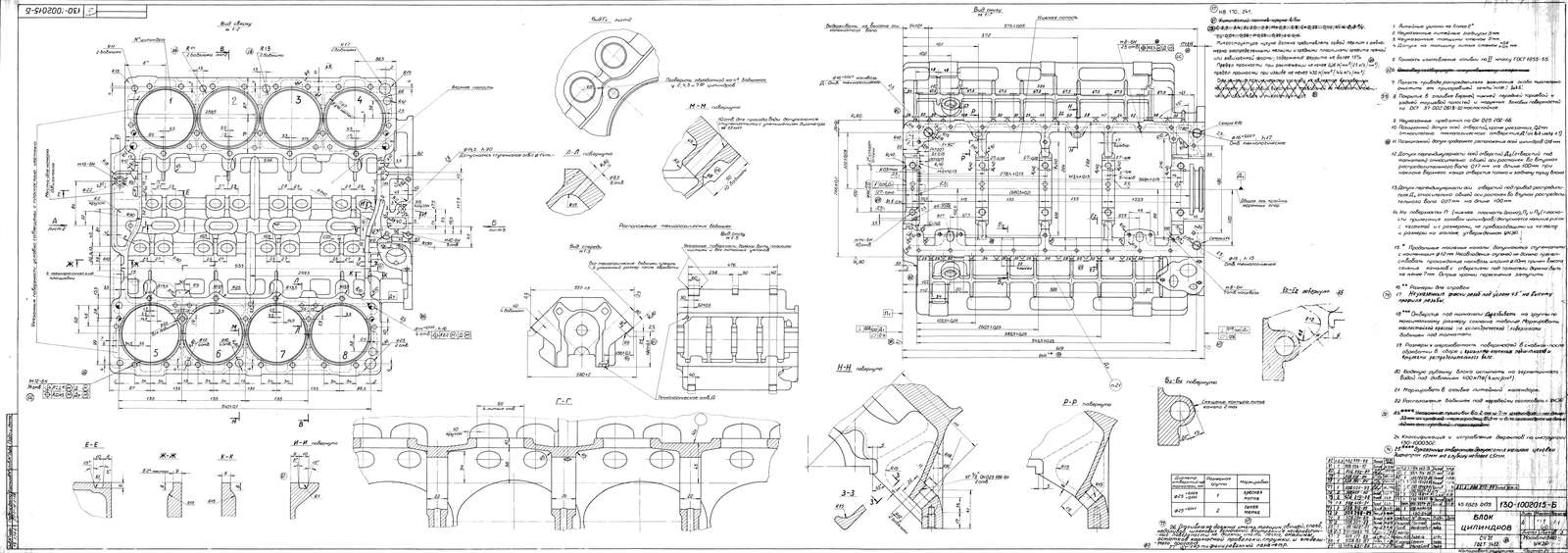

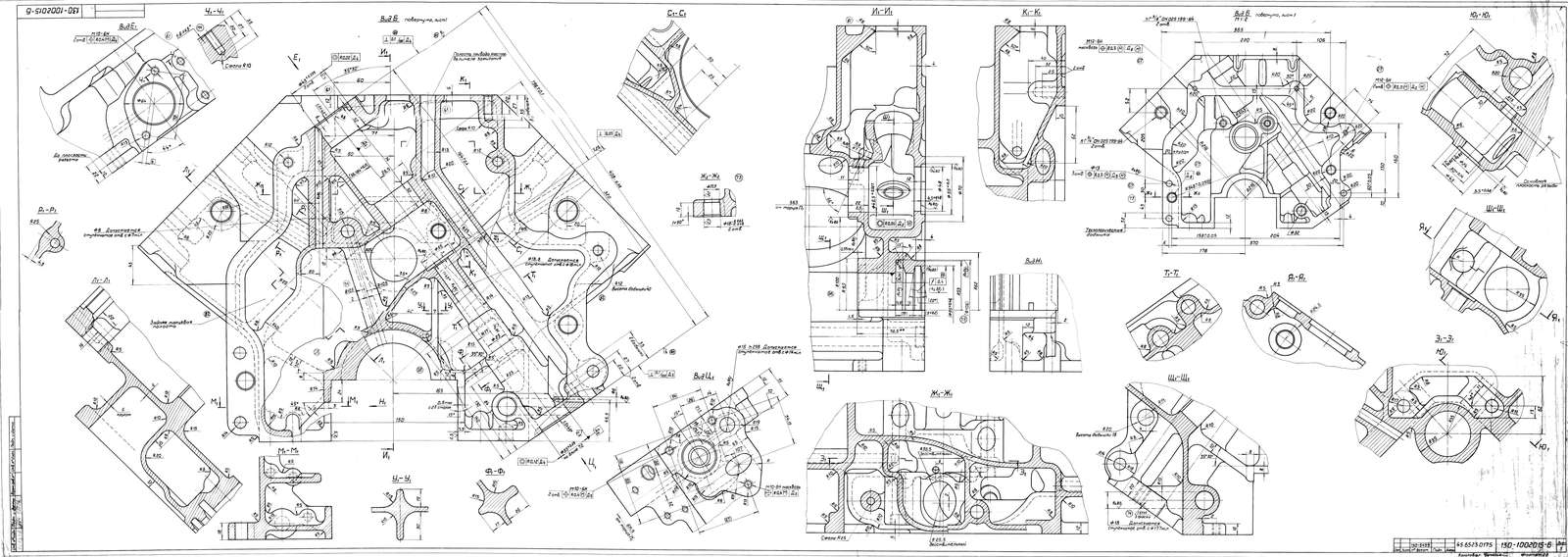

| 130-0000010, общий вид 1969 г. |  | autoar |
| 130-1002015-Б, блок цилиндров, 3 листа — [BD]. |    | лист 1, лист 2, лист 3 |

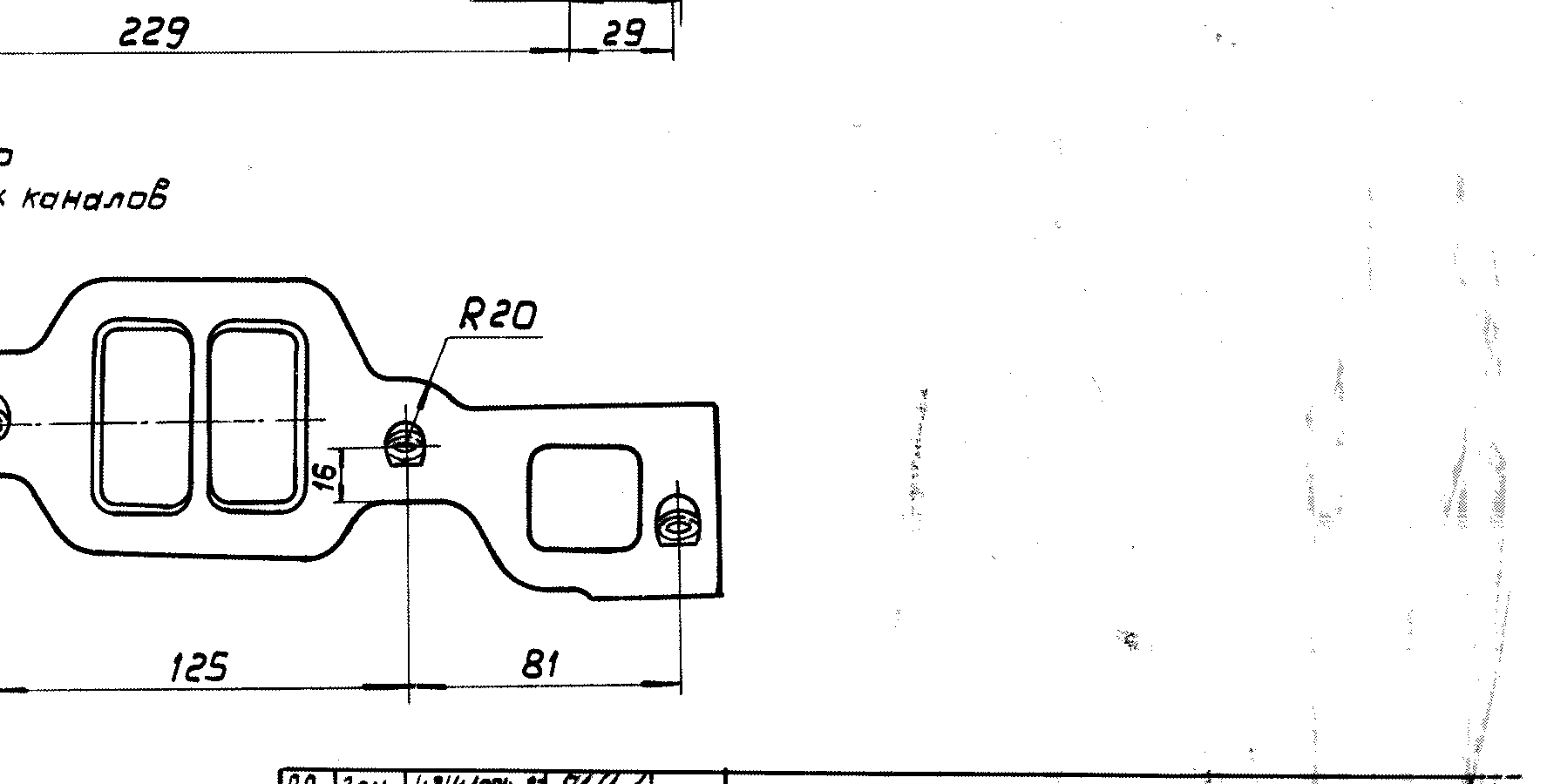

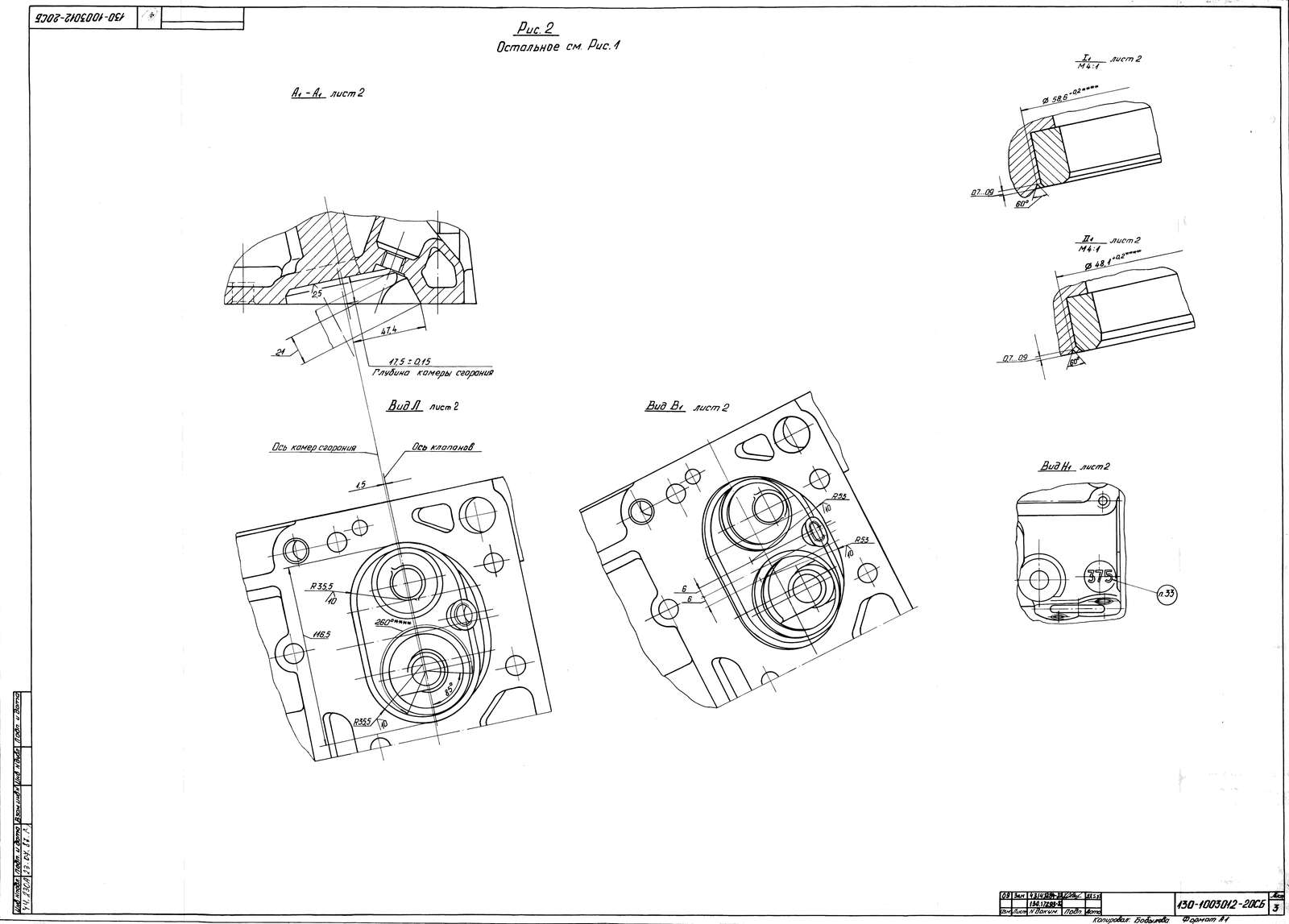

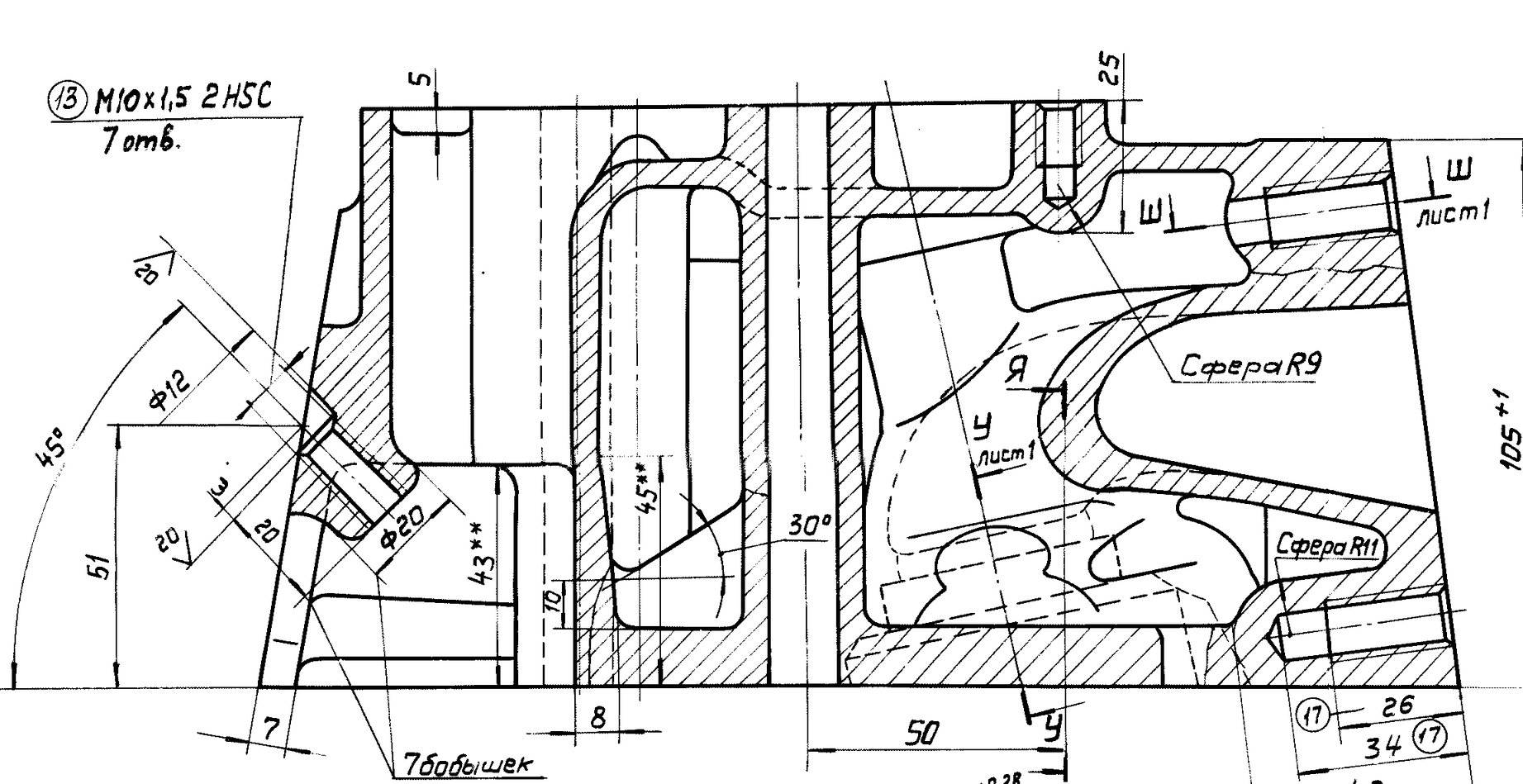

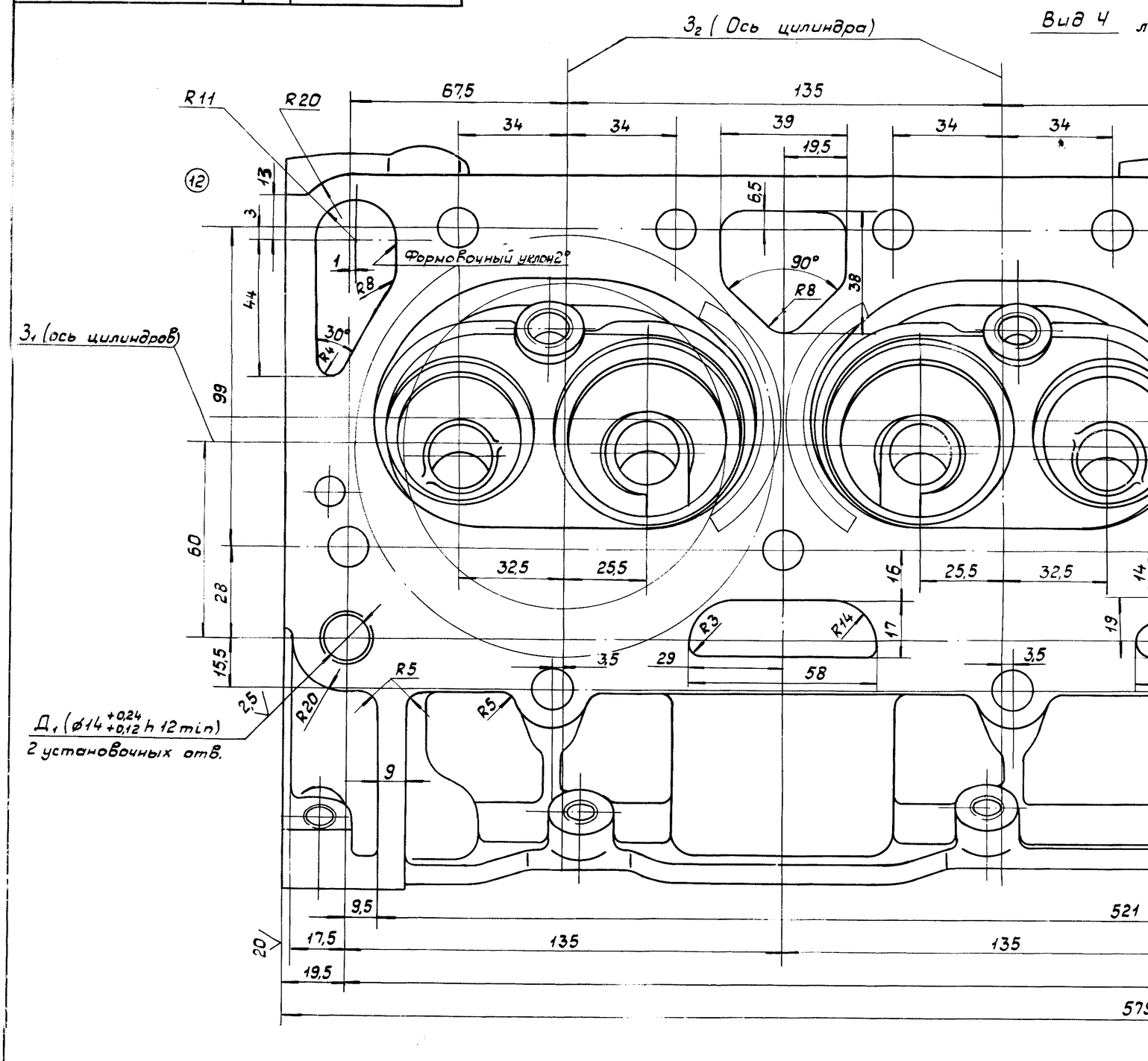

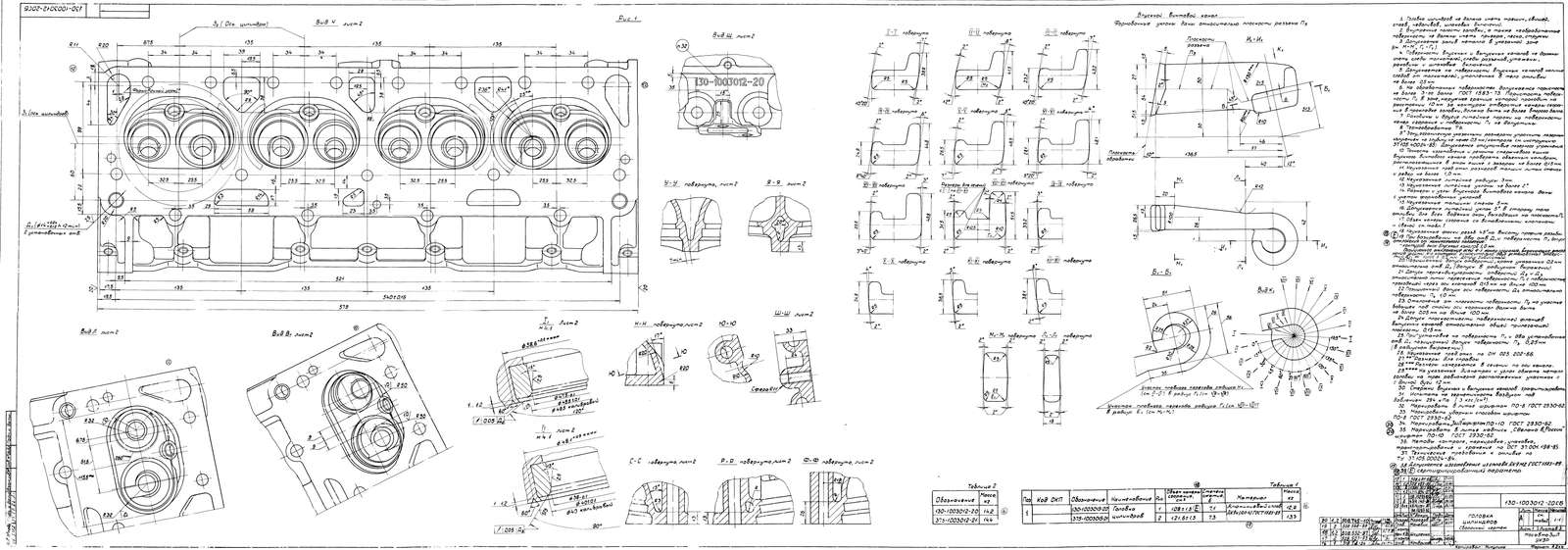

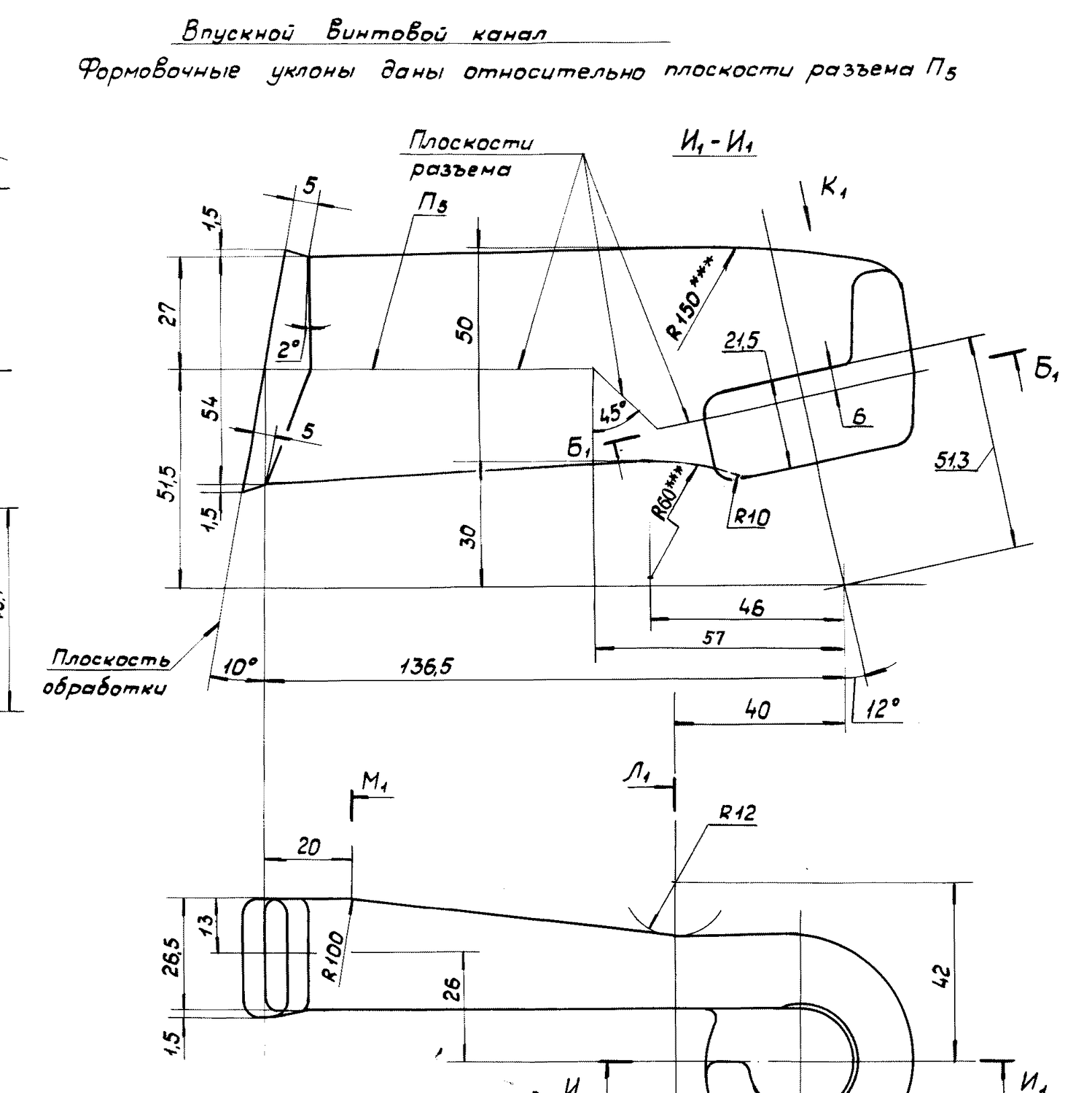

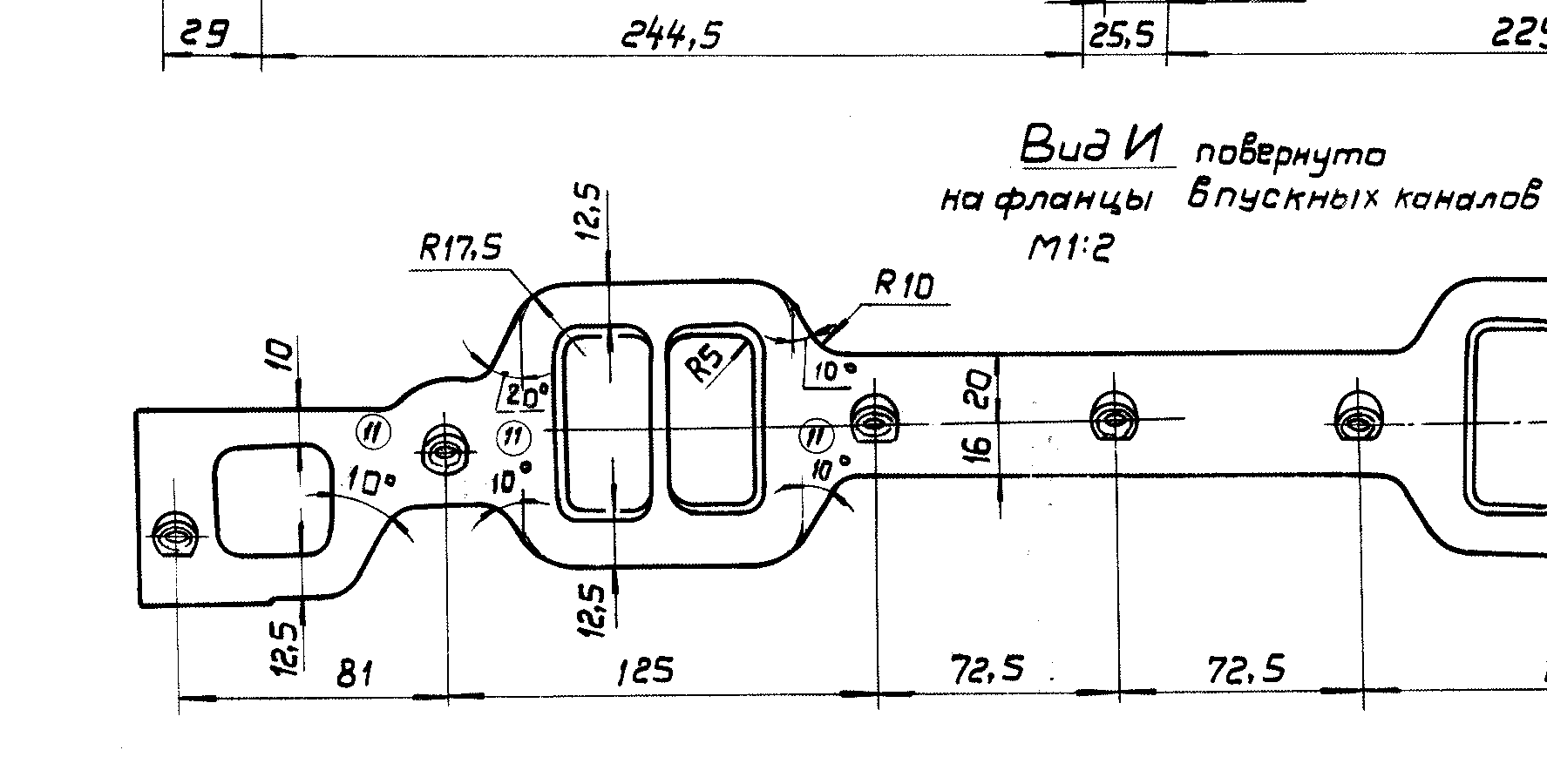

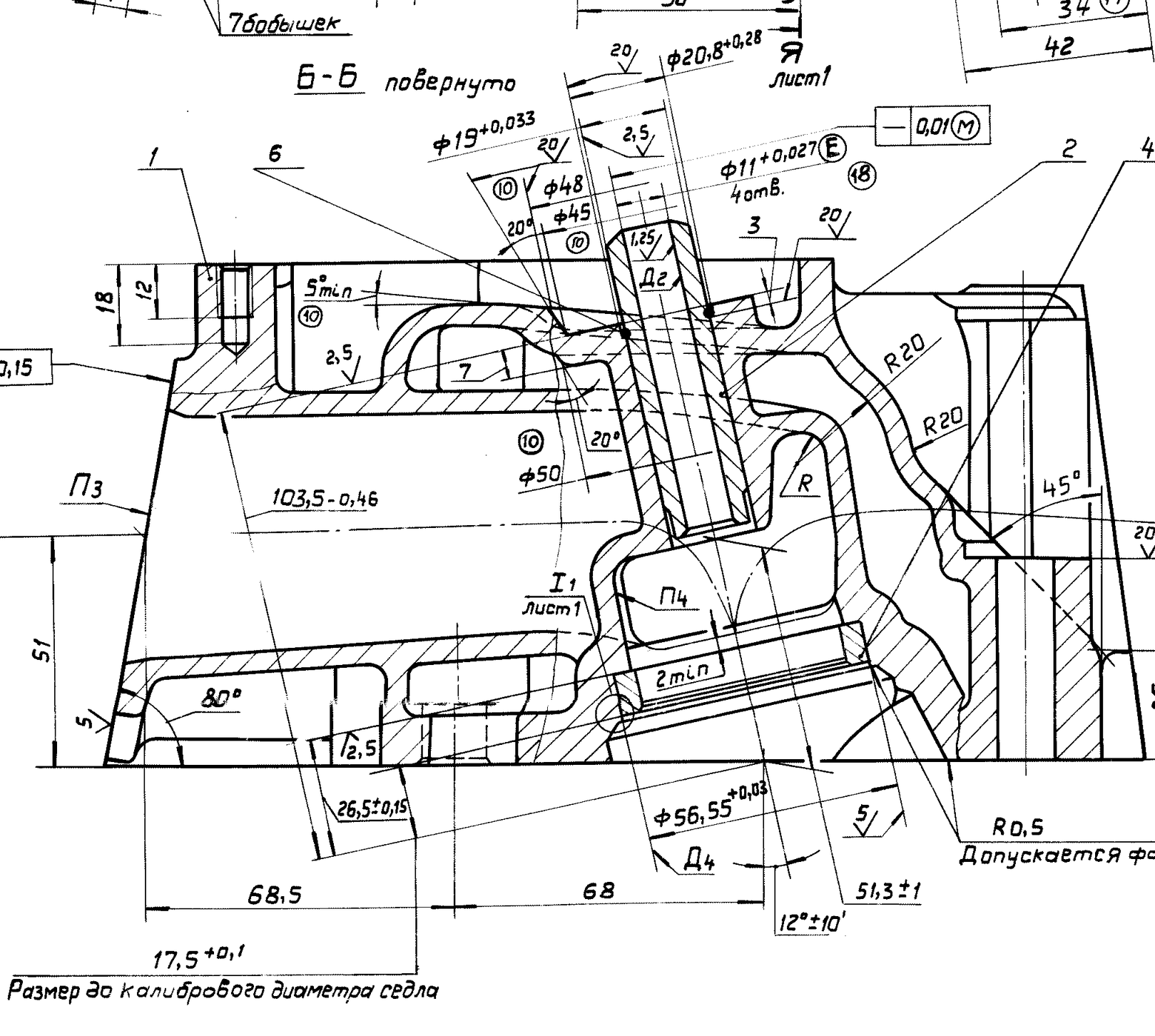

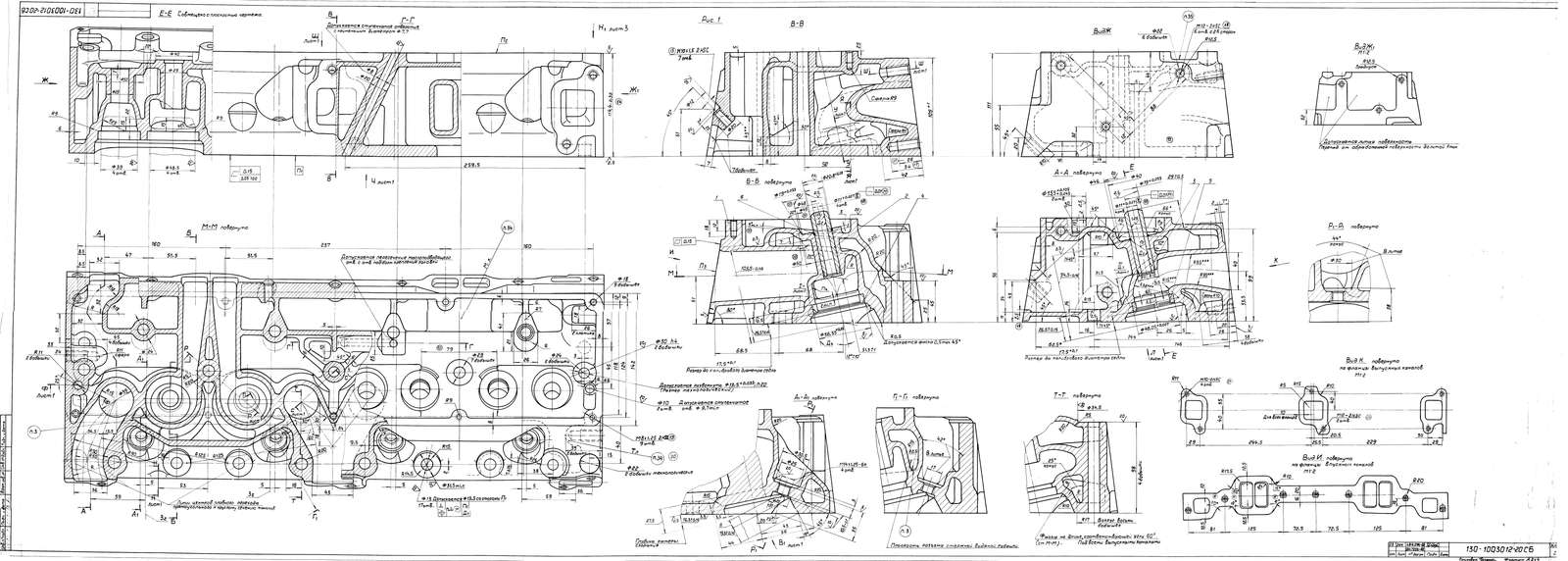

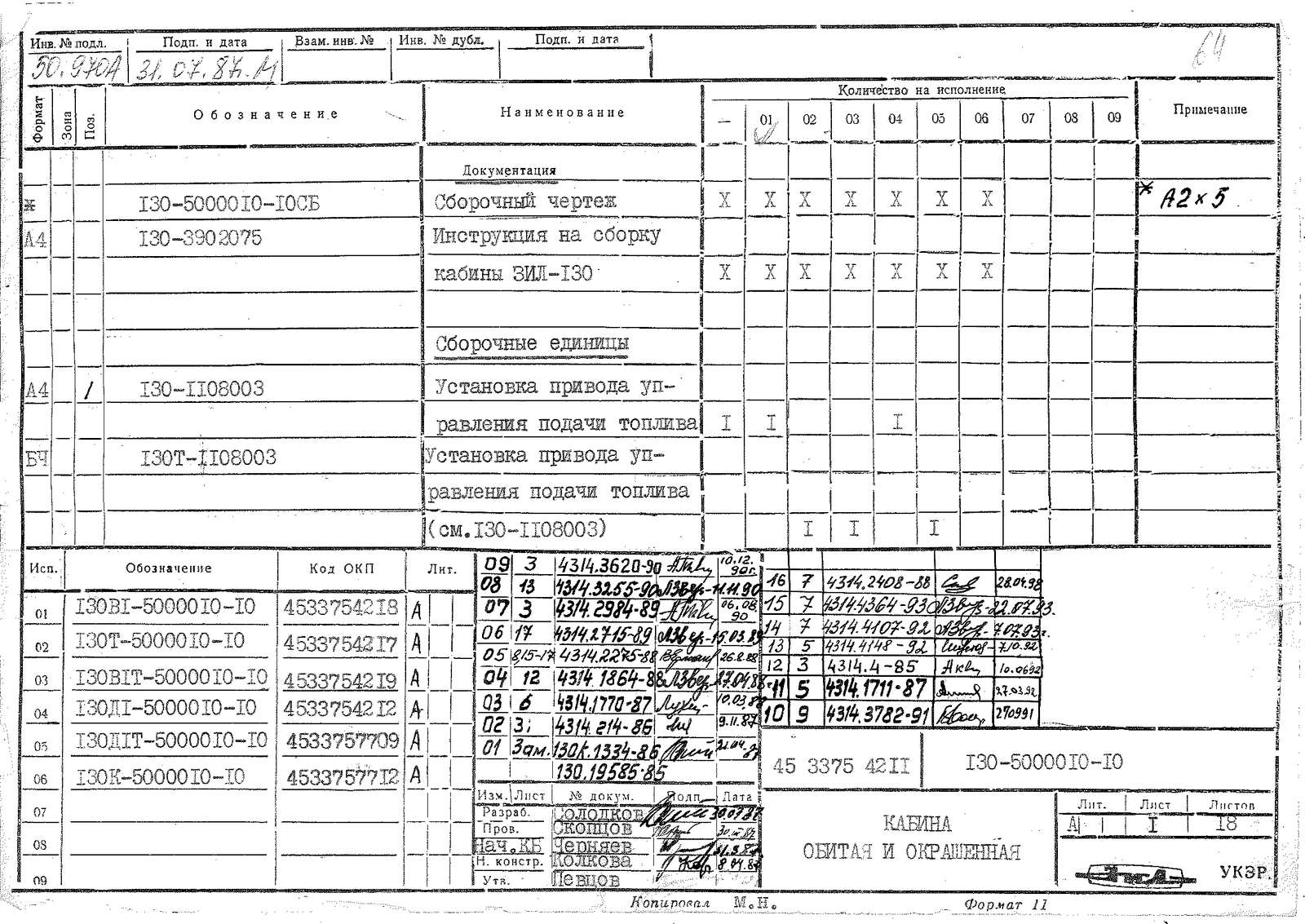

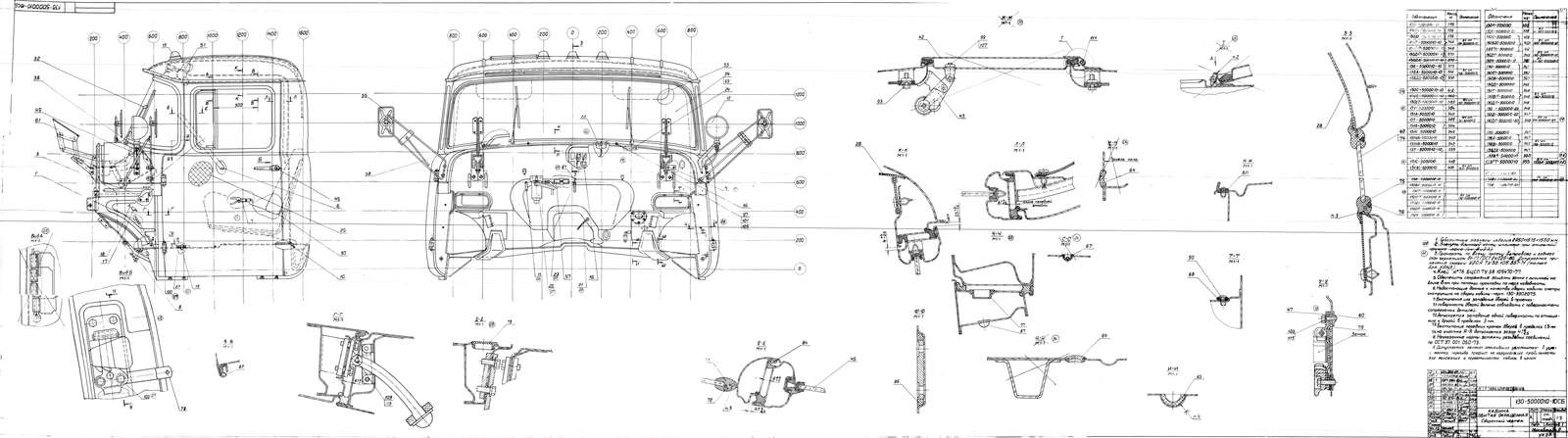

| 130-1003012-20СБ, головка цилиндров, 3 листа — [HD87]. Вырезки видов: l1_glavnyj_vid_osi_klapanov, l1_vpusknoj_vintovoj_kanal_I1, l2_razrez_BB_klapan_flanec_P3, l2_razrez_VV_otverstie_M10_45, l2_vid_I_flanec_vpuska_levaya, l2_vid_I_flanec_vpuska_pravaya |    | autoar |
| 130-5000010-10, кабина в сборе. |   | autoar |

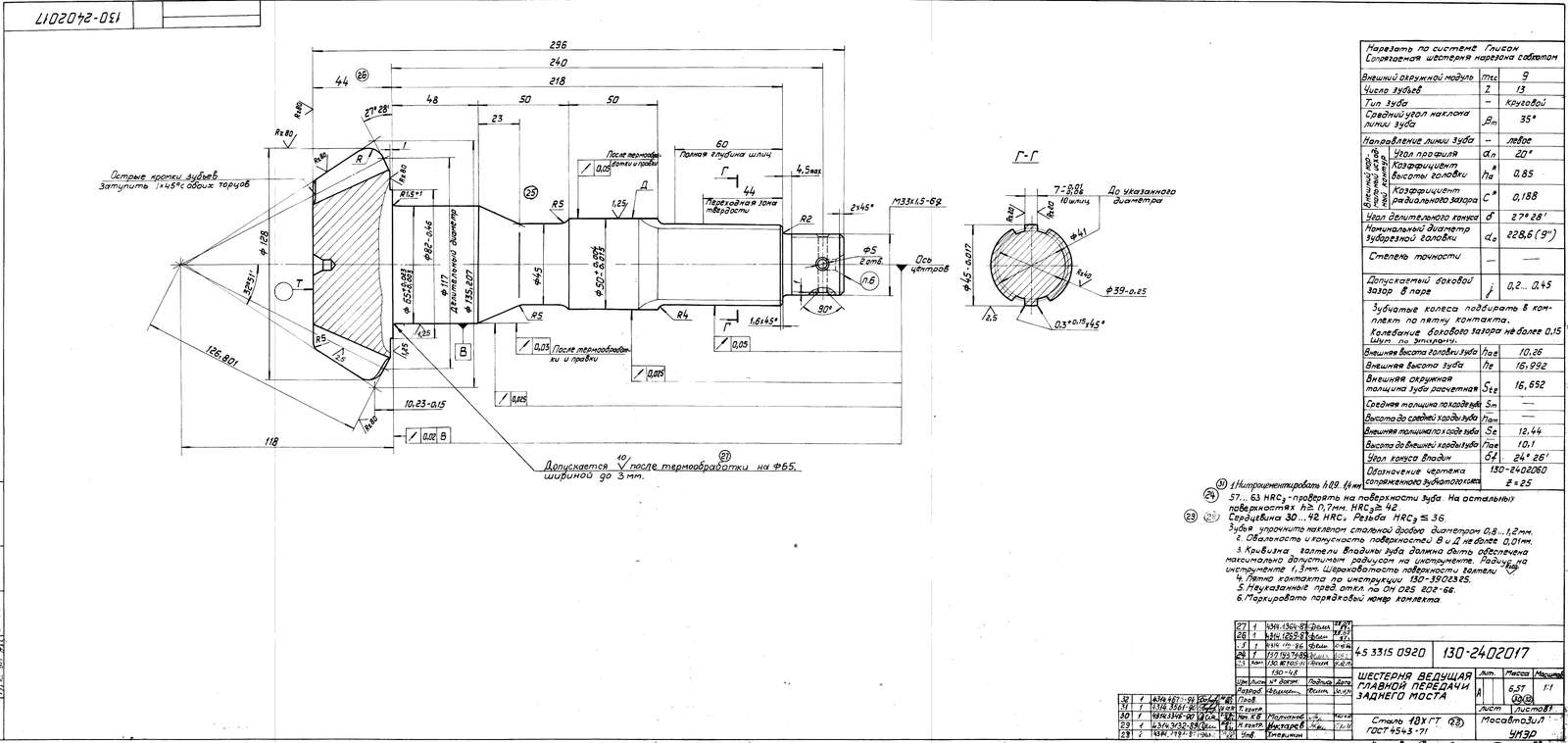

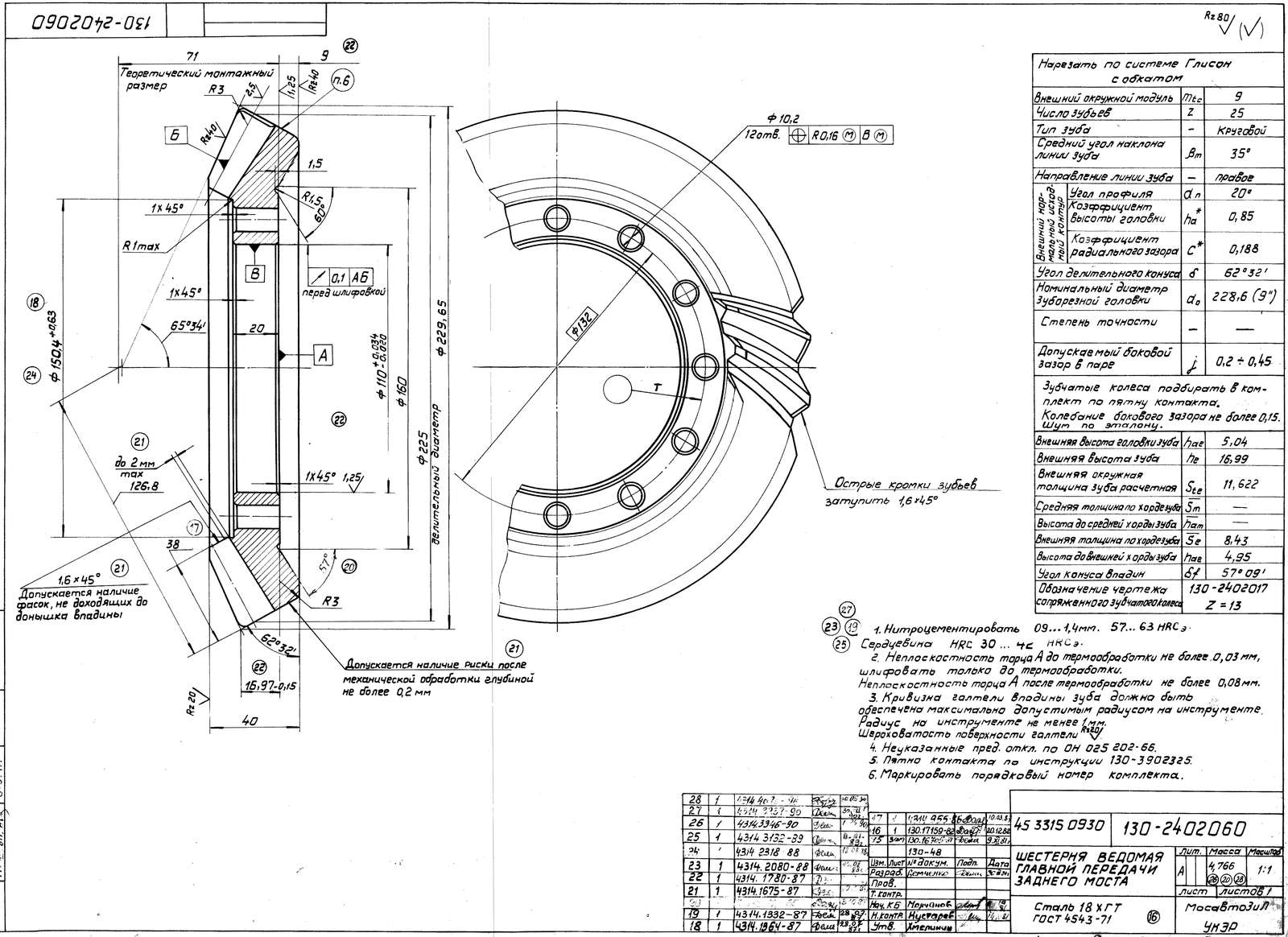

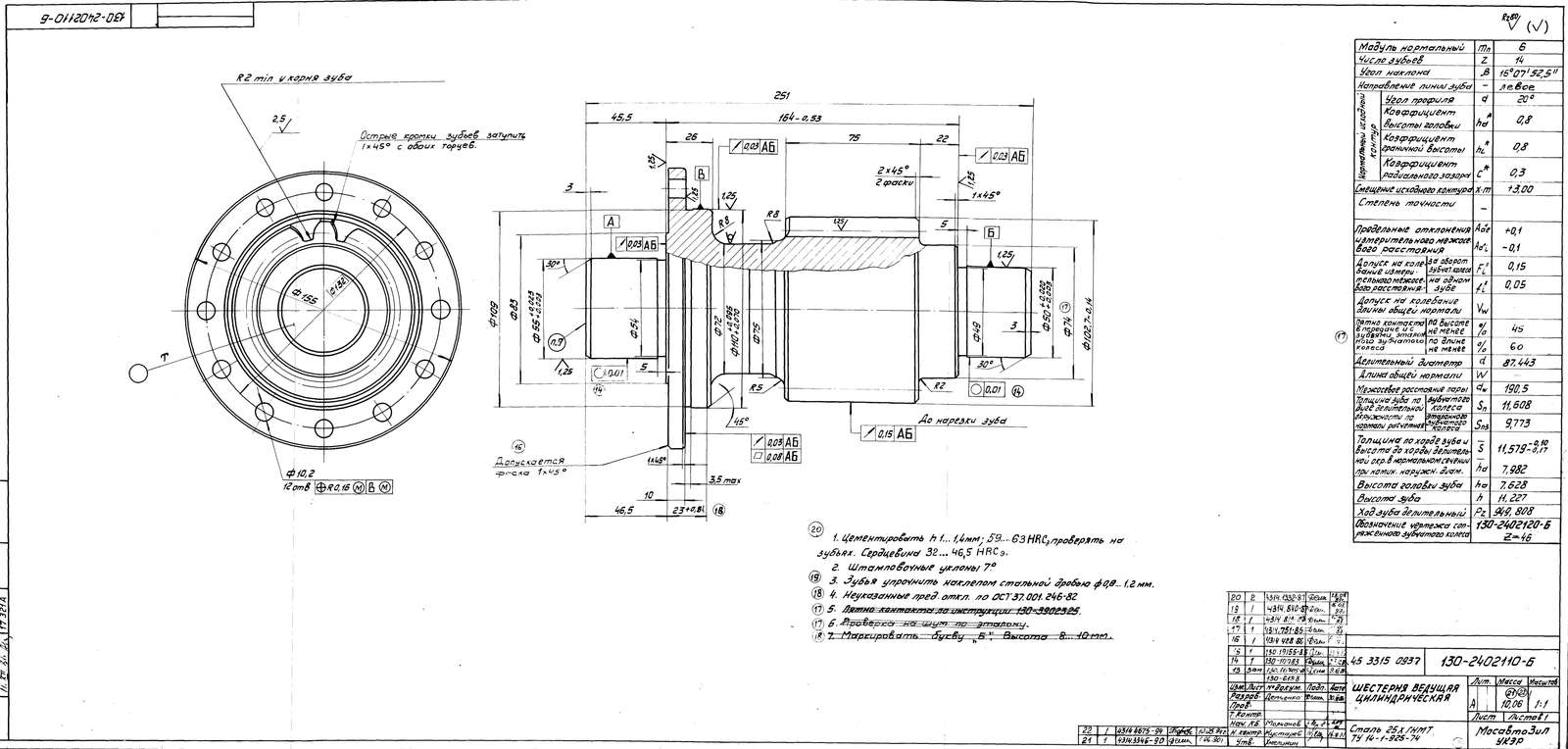

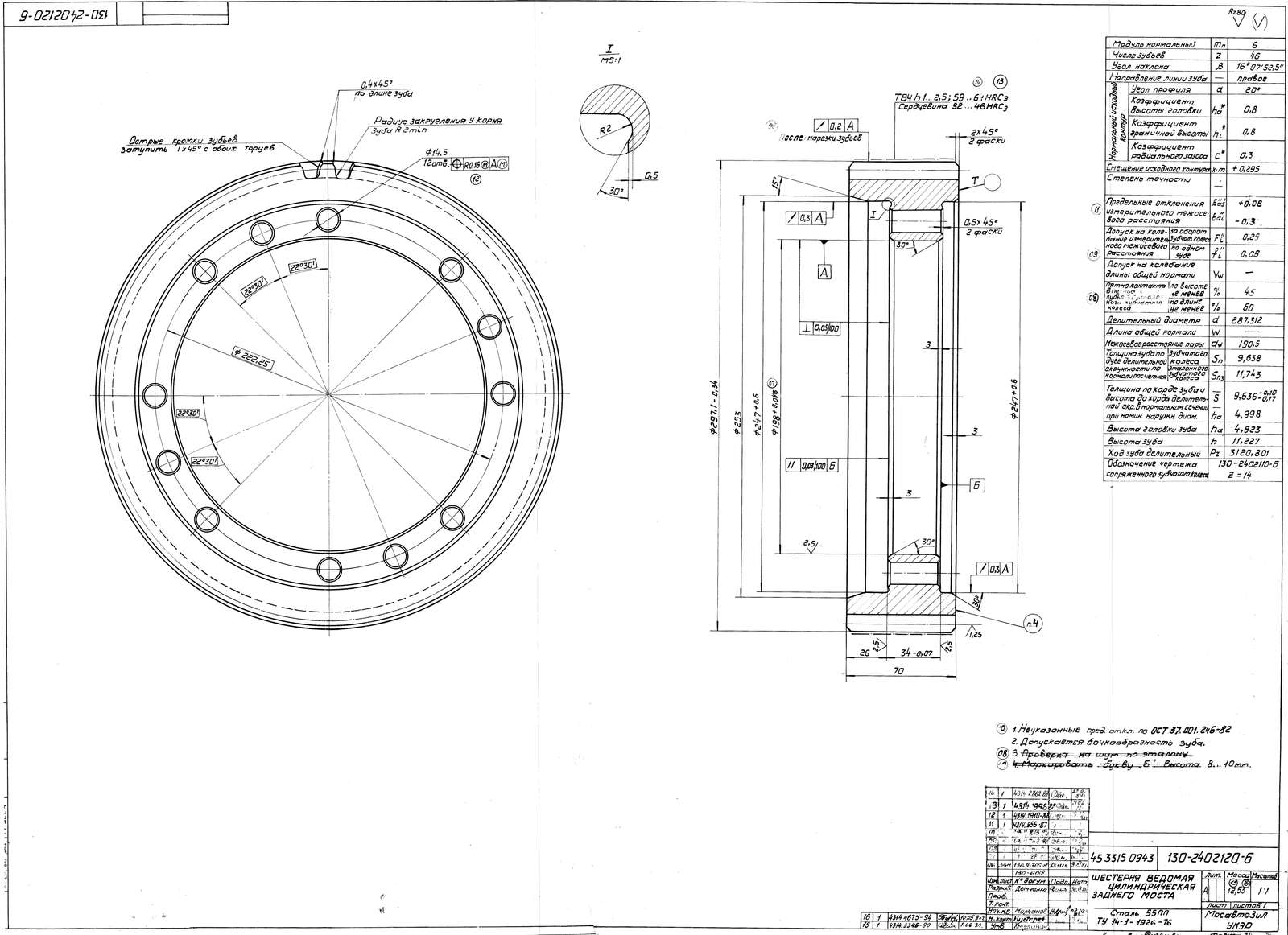

| 130-2402017, шестерня ведущая главной передачи. |  | autoar |
| 130-2402060, шестерня ведомая главной передачи. |  | autoar |
| 130-2402110-Б, шестерня ведомая цилиндрическая. |  | autoar |
| 130-2402120-Б, шестерня ведущая цилиндрическая. |  | autoar |

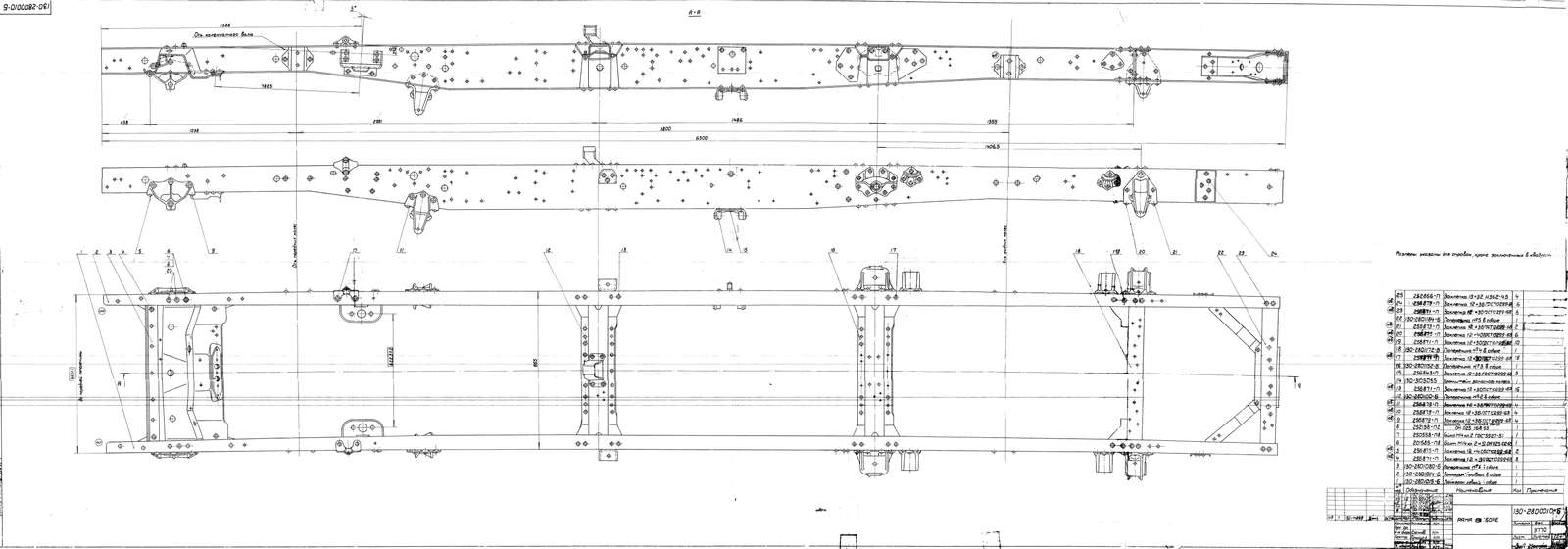

| 130-2800010-Б, рама в сборе. |  | autoar |

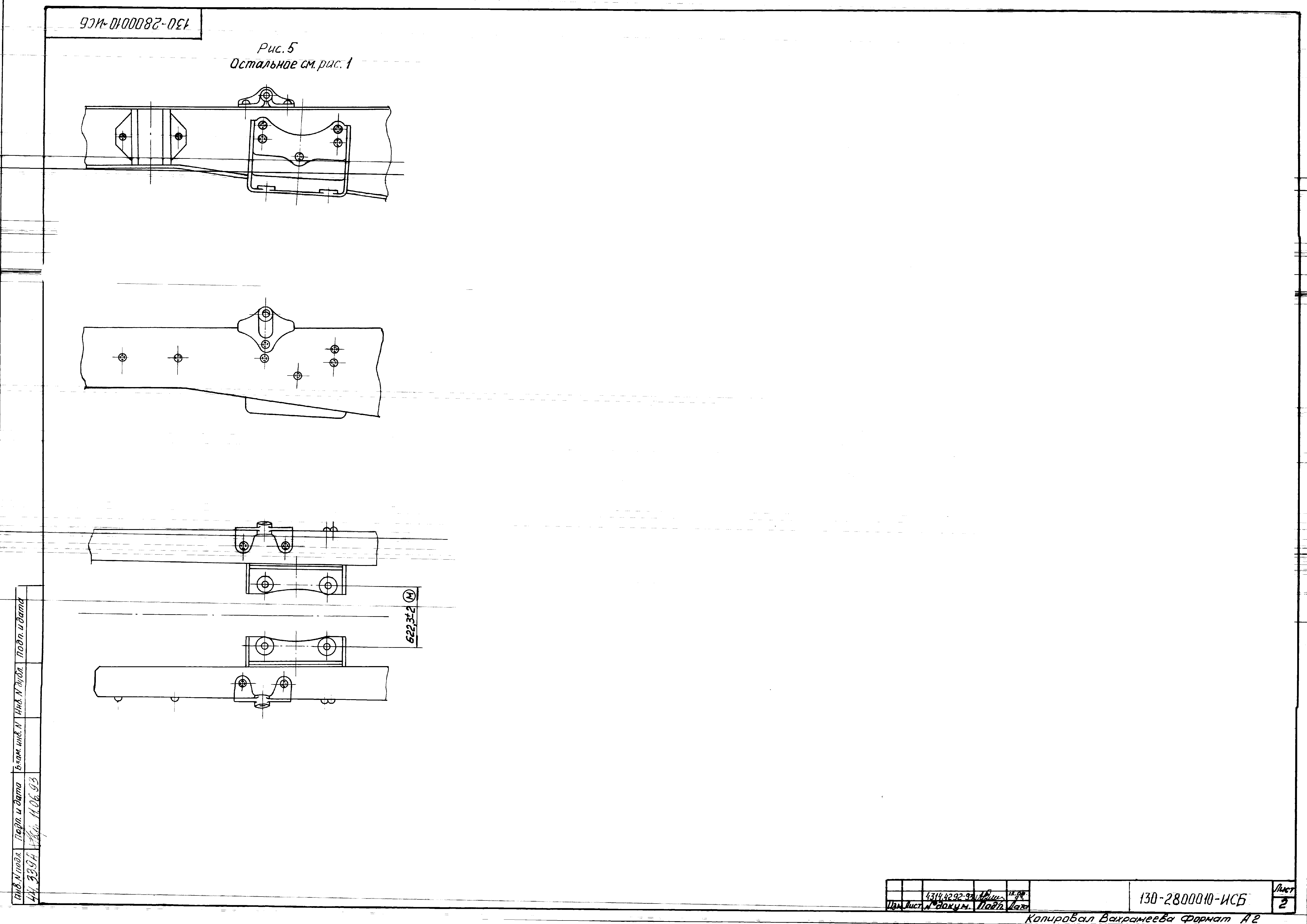

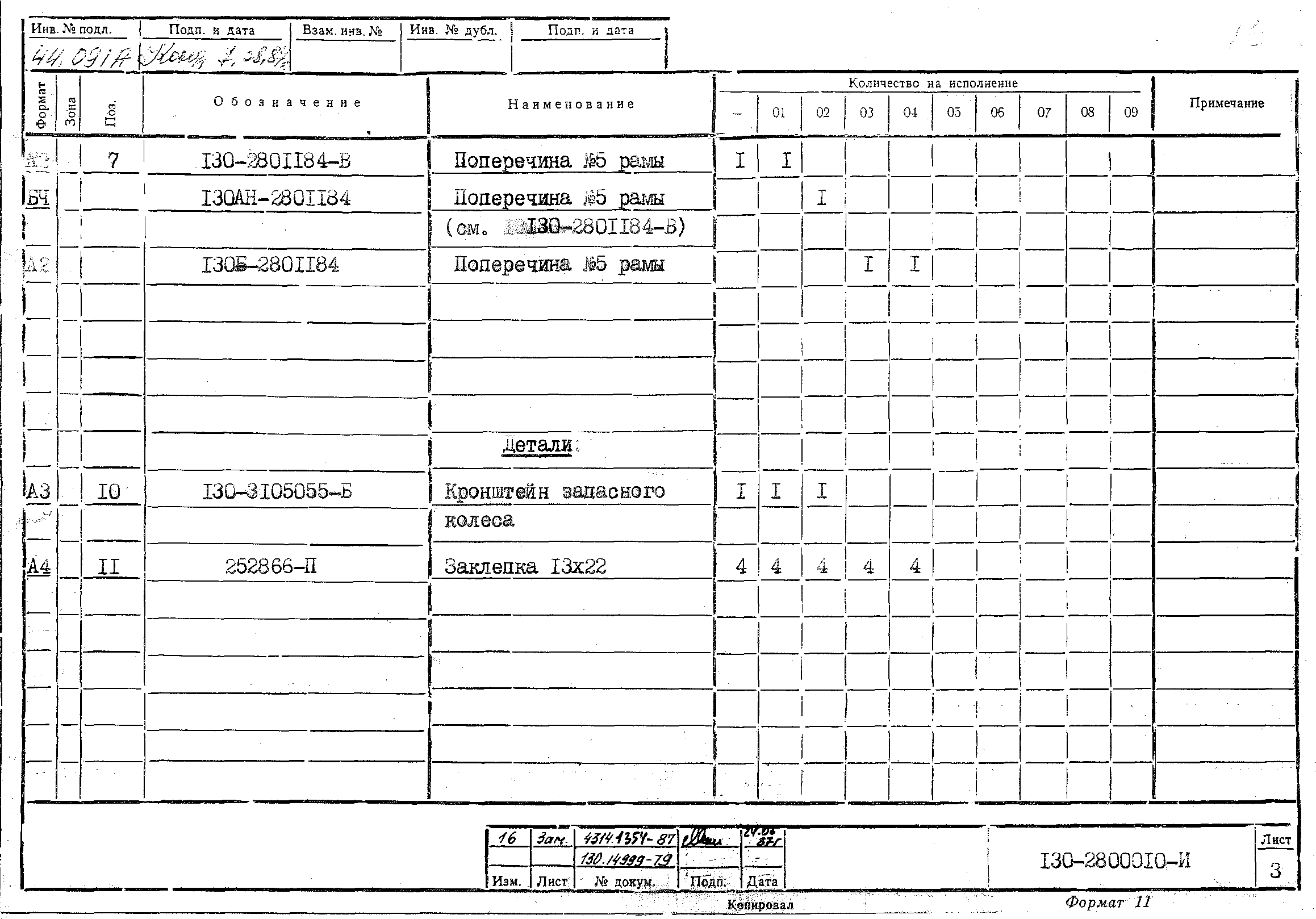

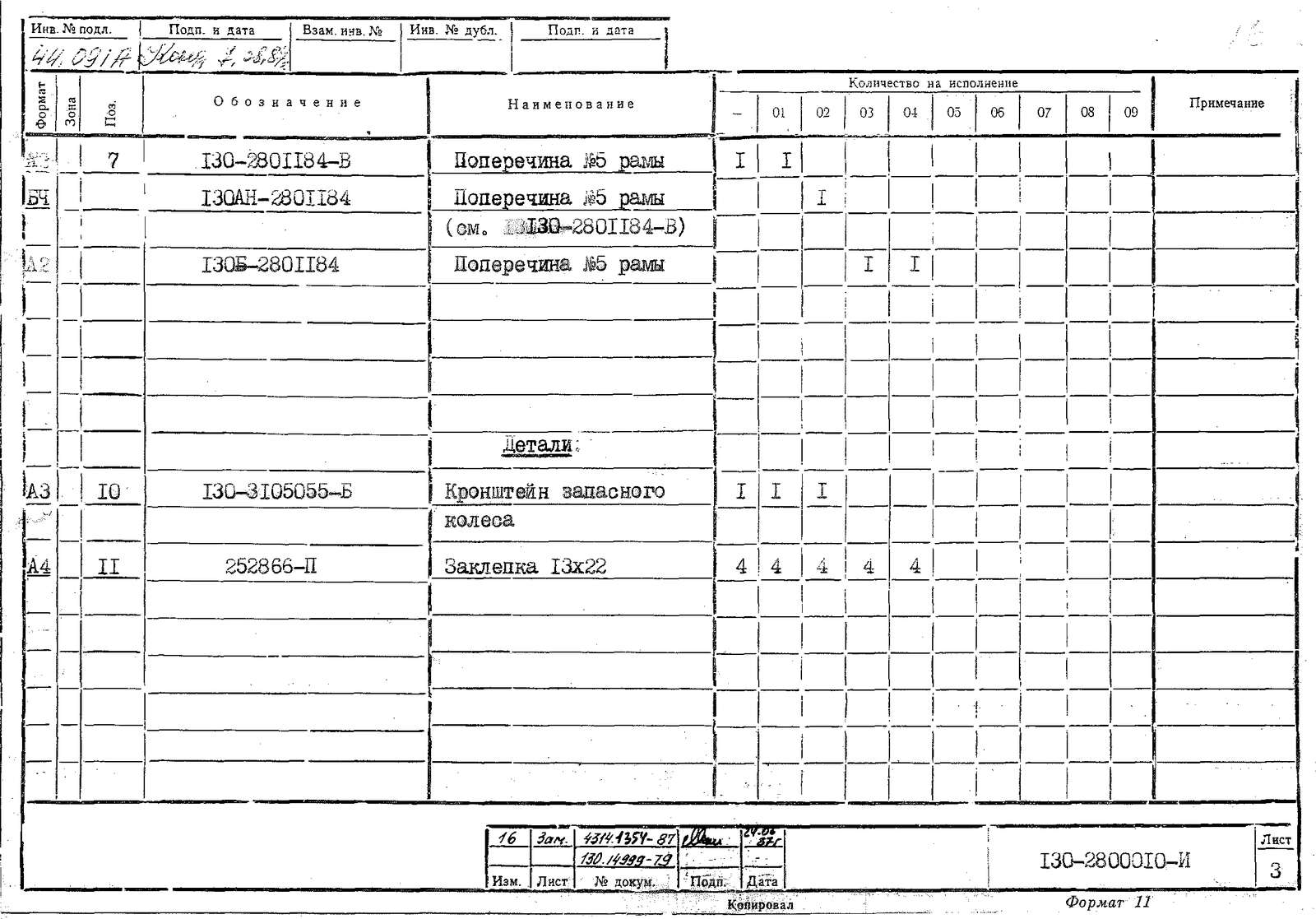

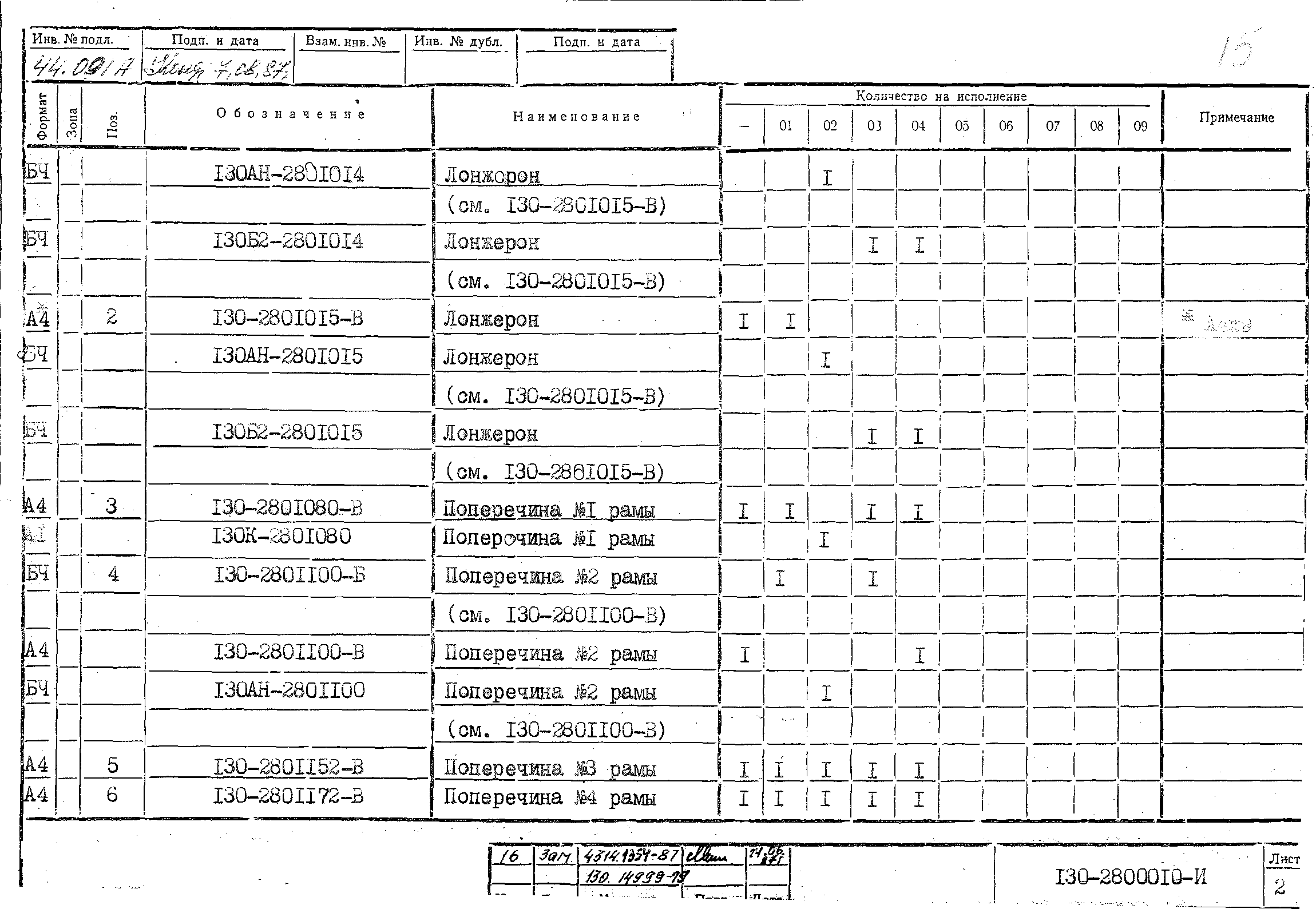

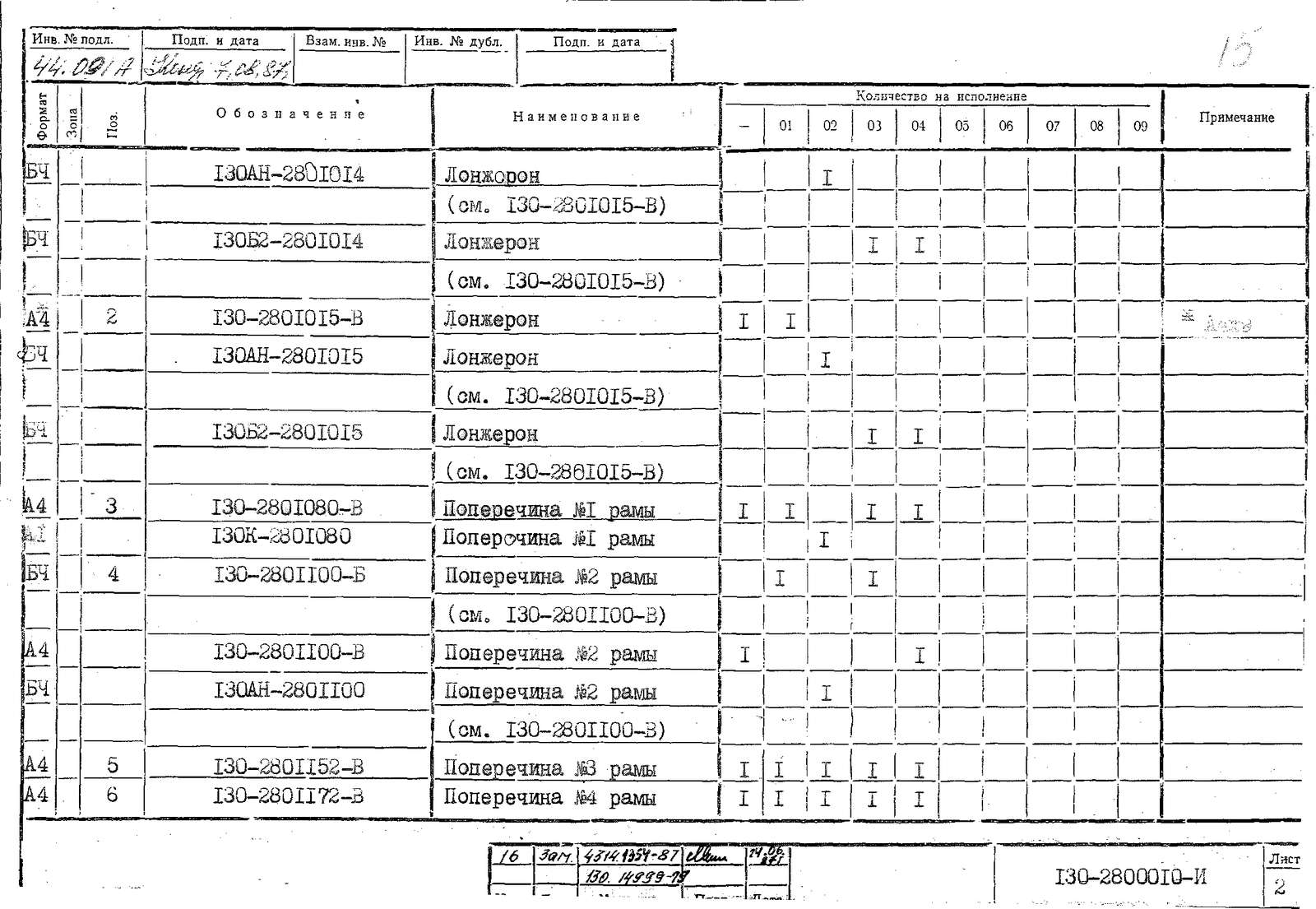

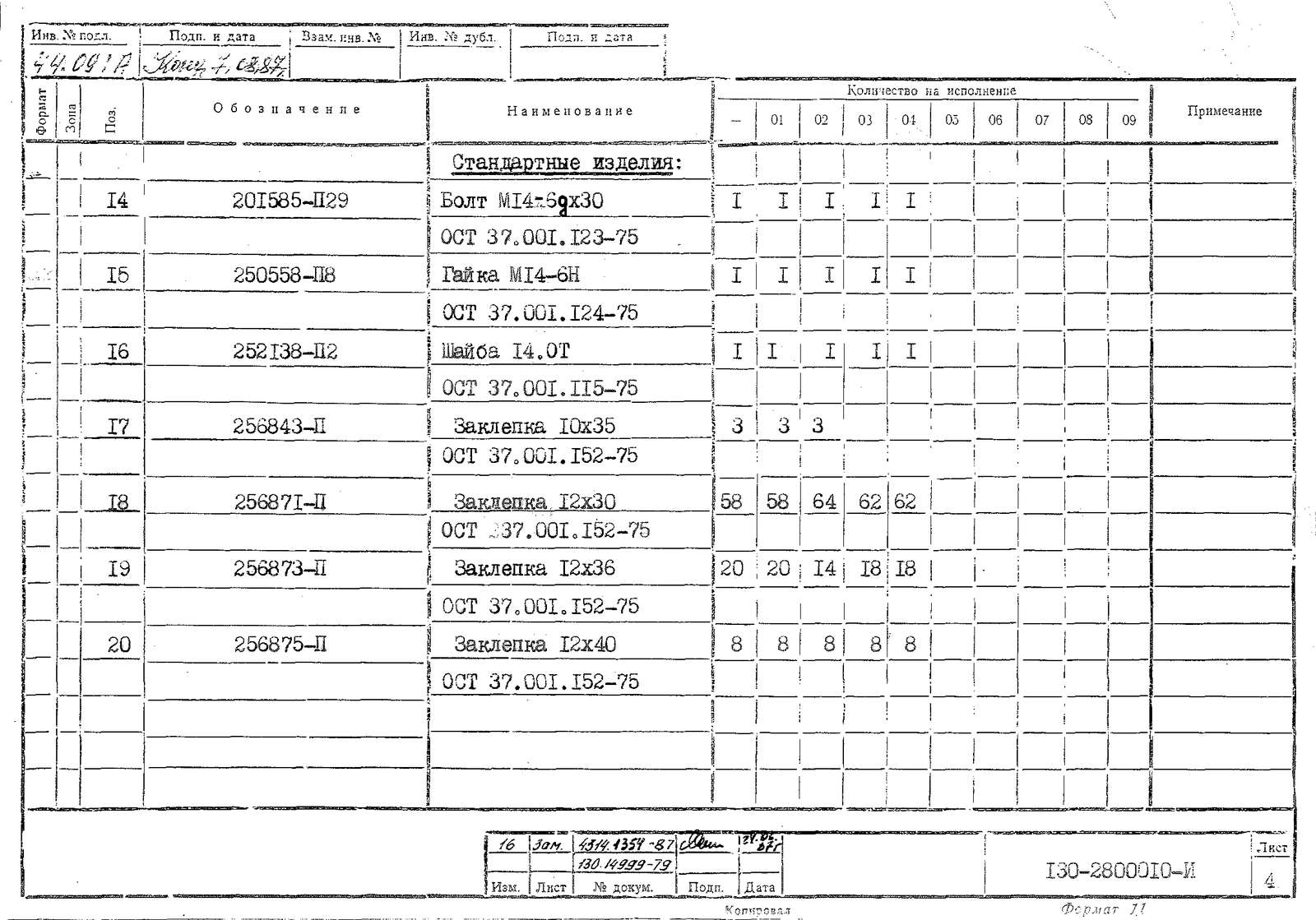

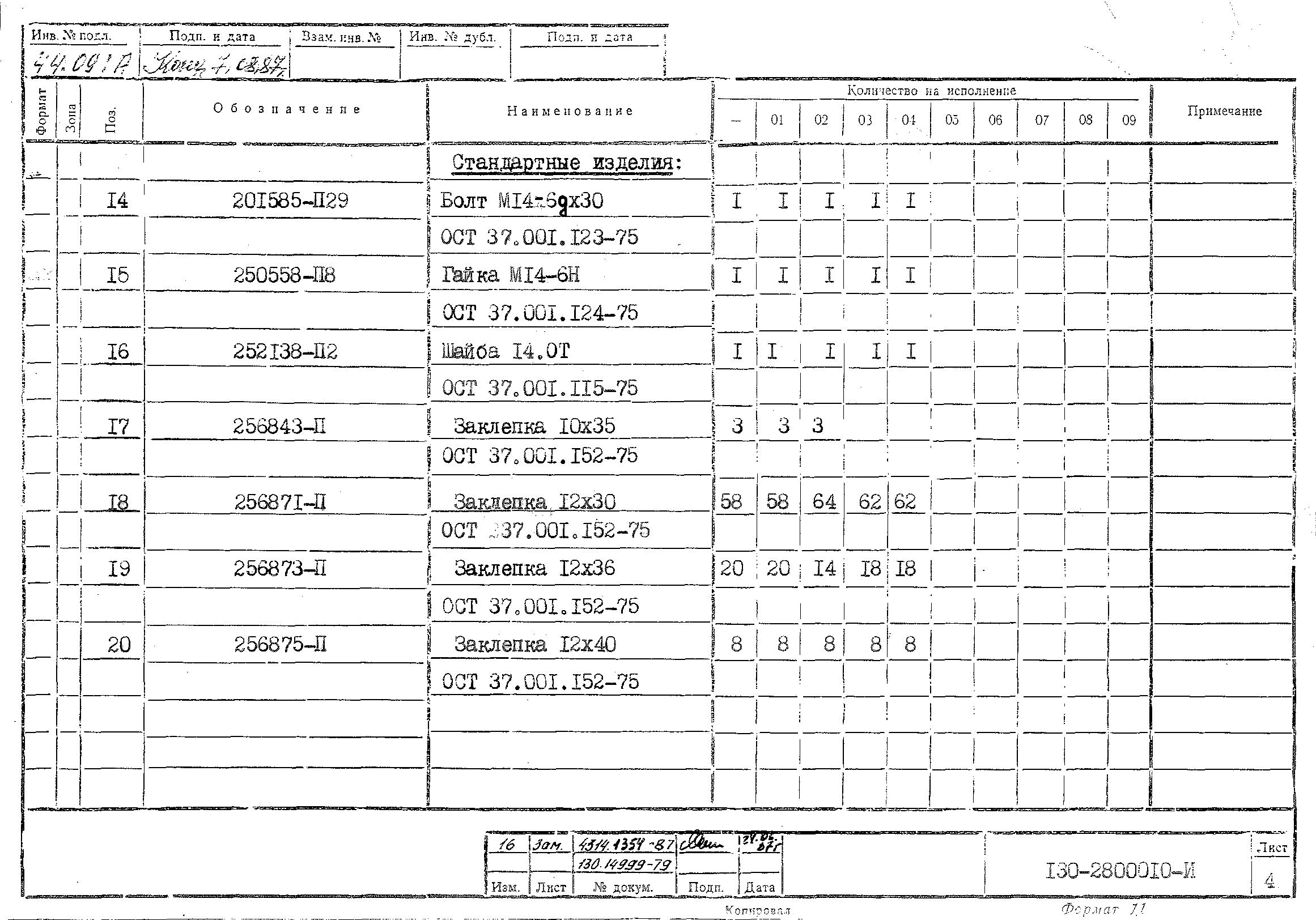

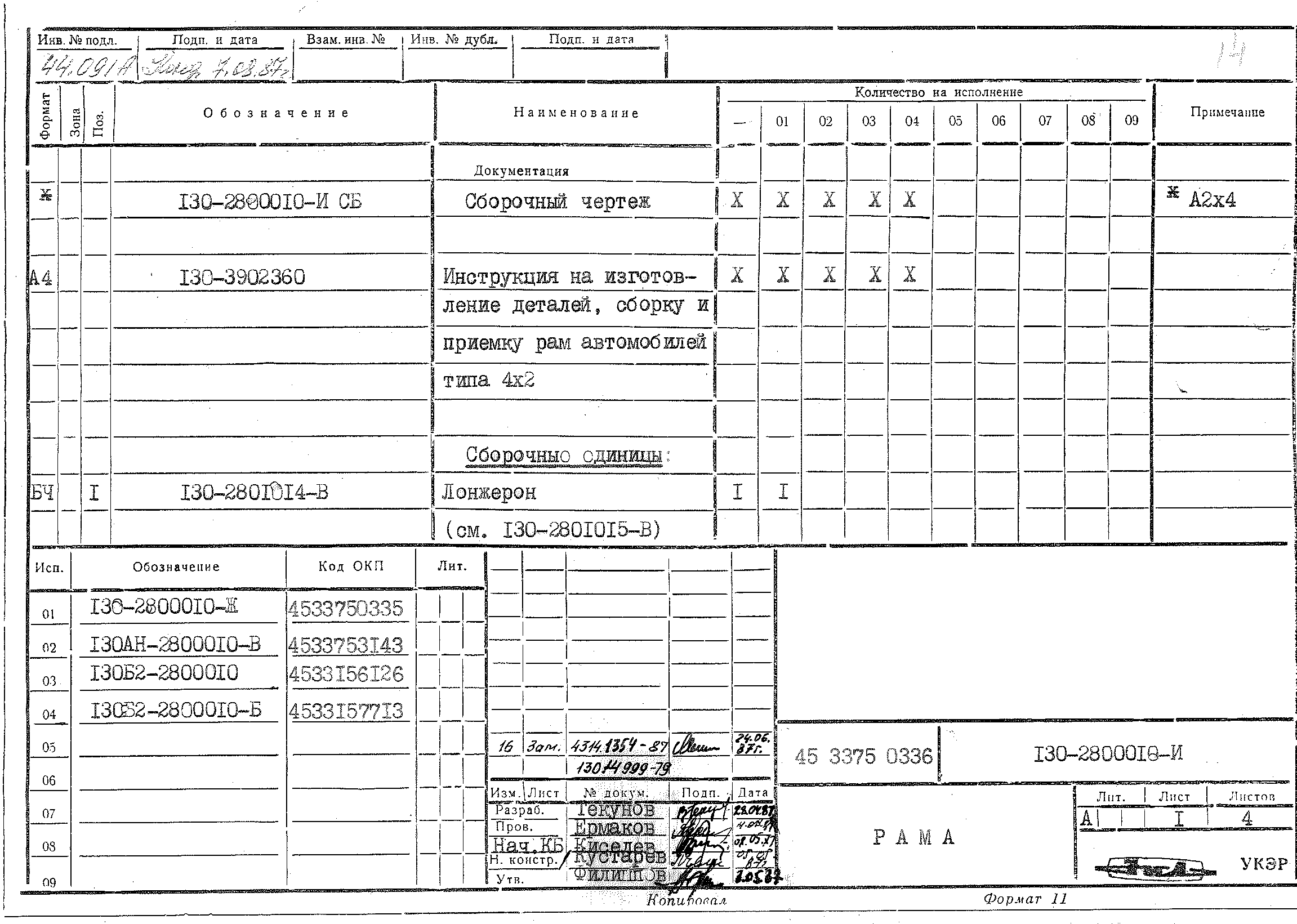

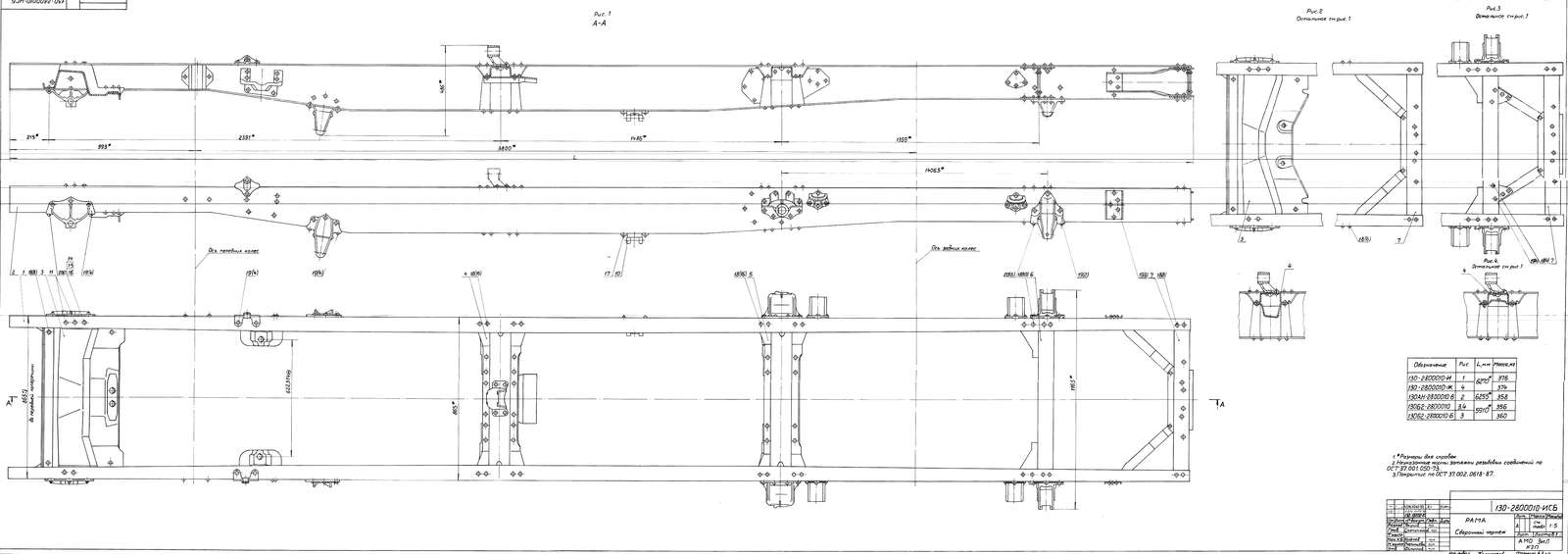

| 130-2800010-И, рама в сборе: сборочный чертёж и спецификация на 4 листах. |       | autoar |
ЗИЛ-131
| Чертёж | Превью → оригинал | Где купить |
|---|---|---|

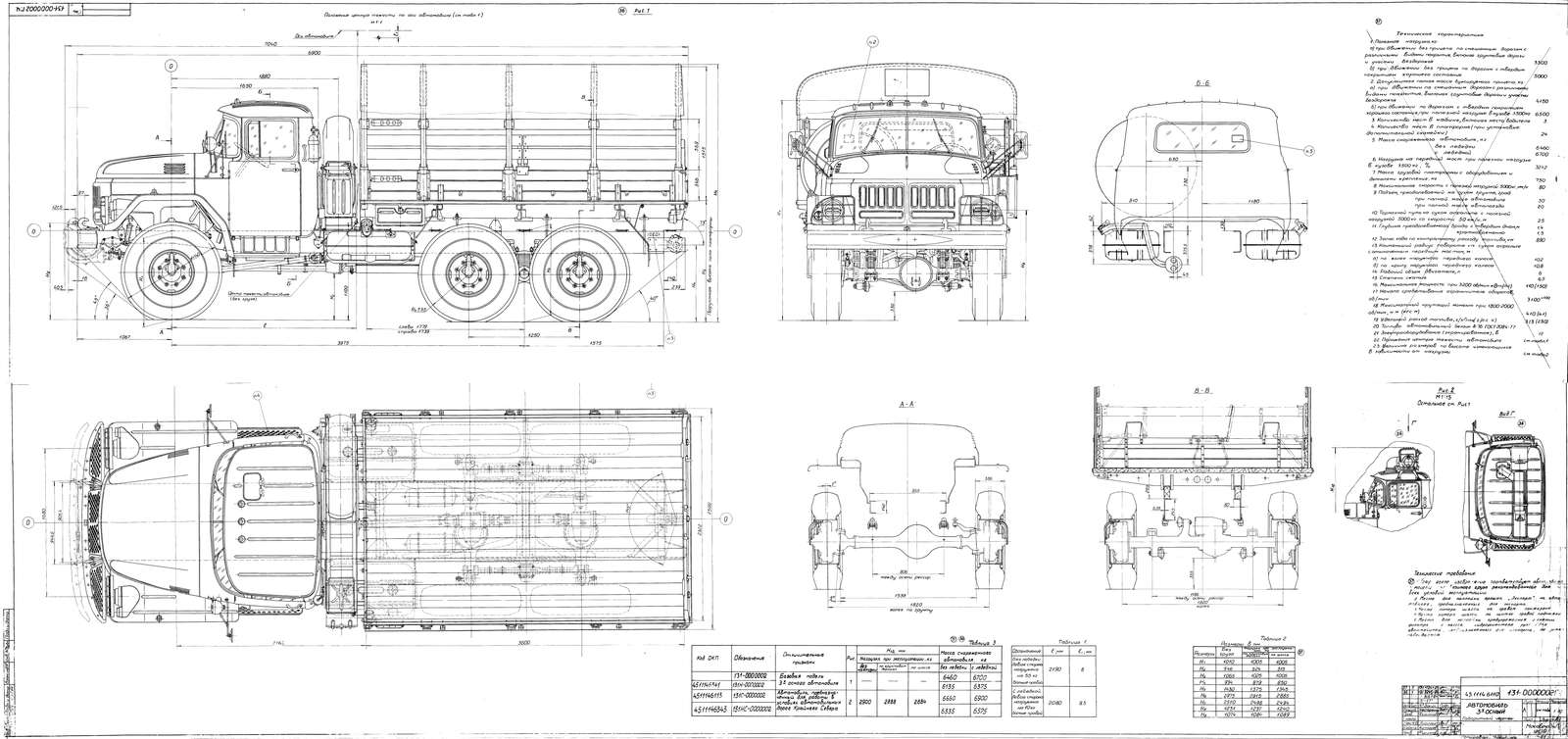

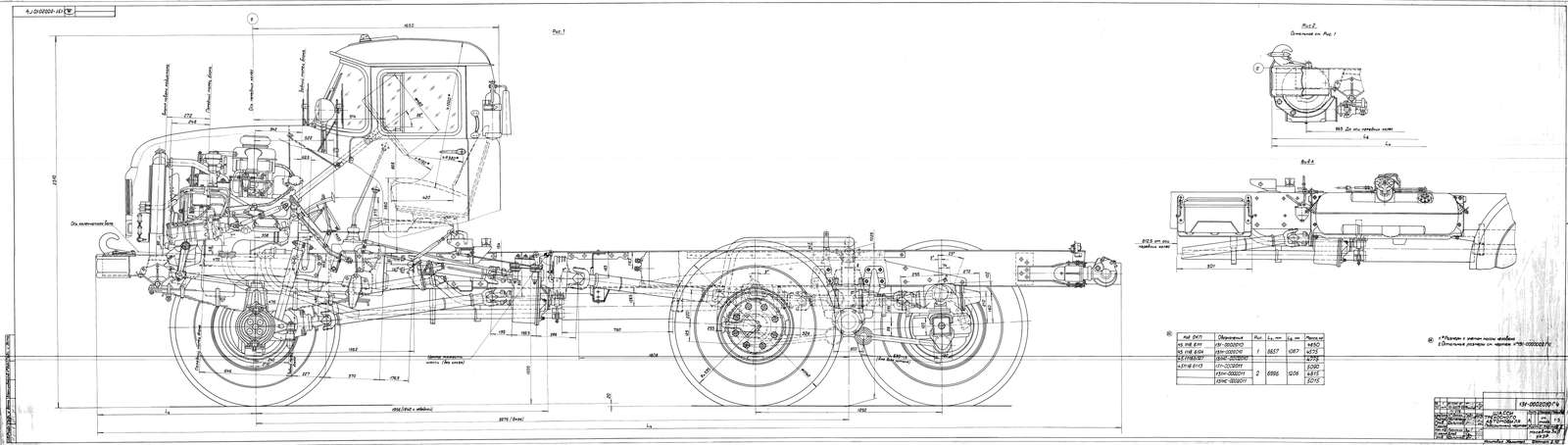

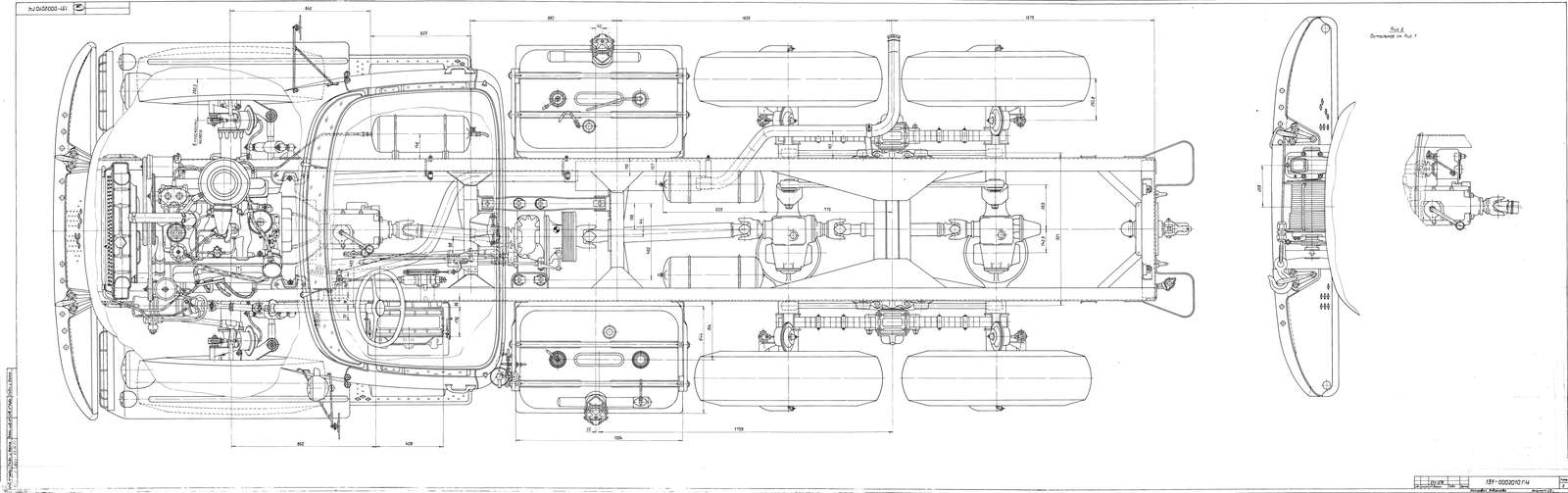

| 131-0000002, общий вид автомобиля. |  | autoar |
| 131-0002010, шасси, вид сбоку. |   | autoar |
| 131-0002010, шасси, вид сверху. | | autoar |
