Впускной коллектор: литьё (вариант А)
Страница для литейки и цеха мехобработки. Здесь всё, что нужно для оценки и изготовления: рабочие чертежи, 3D-модели отливок и готовых деталей, требования. Зачем такой коллектор и как он устроен — на странице «Впускной коллектор». Сварной вариант той же детали, сейчас отложенный, — «Коллектор: сварка».
Что изготовить

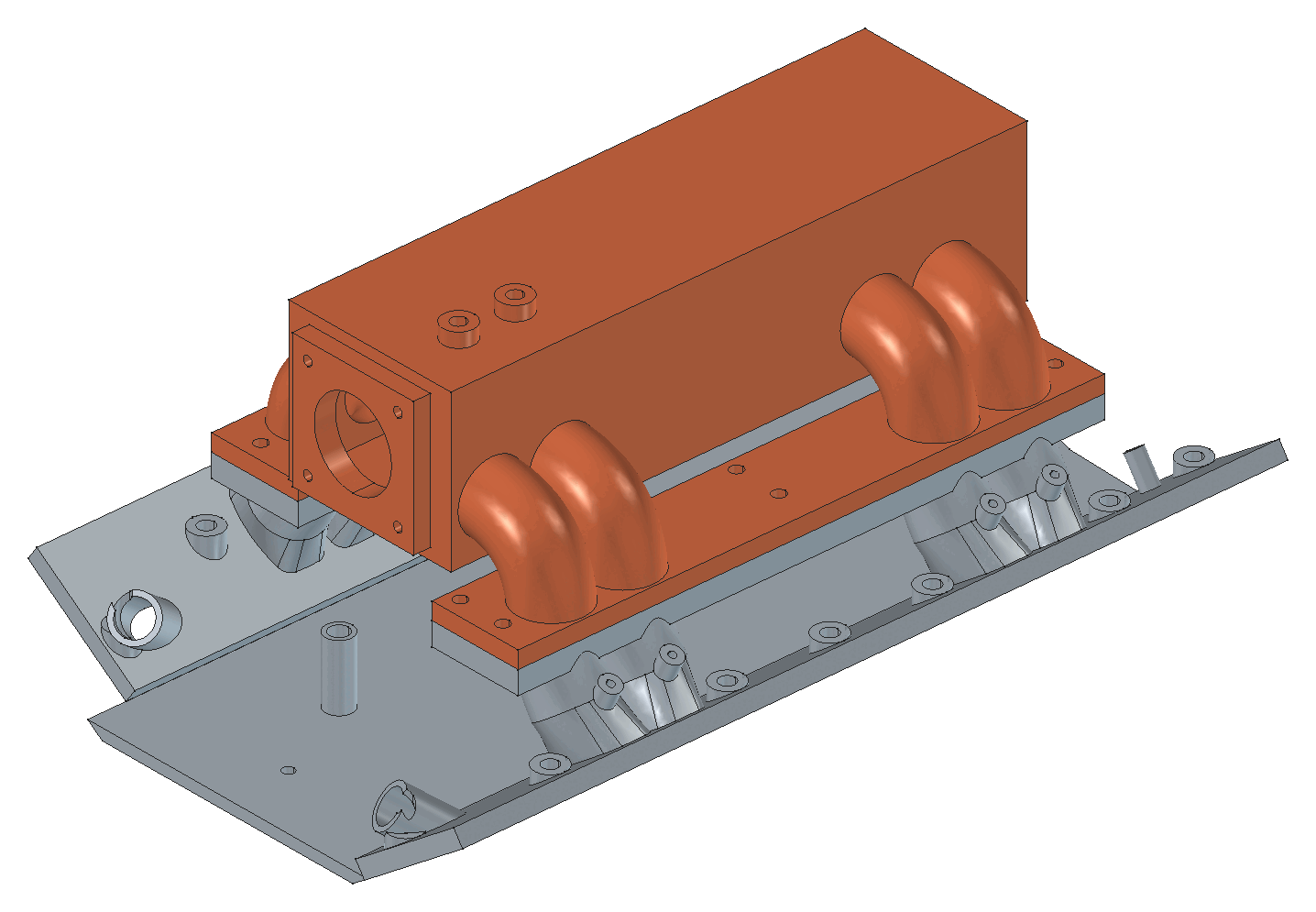

Коллектор на V8 ЗИЛ-130 (6,0 л) и ЗИЛ-375 (7,0 л) из двух литых деталей. Детали соединяются болтами по горизонтальной плоскости разъёма.
| Деталь | Обозначение | Габарит после обработки, мм | Отливка, кг | После обработки, кг |
|---|---|---|---|---|
| Плита развала, нижняя | ЗВК.01.001 | 612 × 370 × 161 | 10,4 | 9,2 |
| Ресивер с раннерами, верхний | ЗВК.01.002 | 443 × 270 × 140 | 5,0 | 4,6 |
Плита ставится на головки блока на 14 штатных шпильках, внутри у неё 8 каналов. Ресивер — это коробка на 5 л и 8 изогнутых раннеров ⌀42, спереди площадка под дроссель.
Просим цену за 1 комплект и за партию 15 комплектов.
Файлы
| Что | Файл |
|---|---|
| Чертёж плиты развала ЗВК.01.001, A1 | PDF · SVG |
| Чертёж ресивера ЗВК.01.002, A1 | PDF · SVG |
| Отливка плиты: припуск 2 мм, без сверловки | valley-plate-casting.step |
| Плита после обработки | valley-plate.step |
| Отливка ресивера | receiver-casting.step |
| Ресивер после обработки | receiver.step |
| Сборка двух деталей | assembly.step |
| Всё одним архивом | intake-cast.zip |
Чертежи выполнены по ЕСКД в масштабе 1:2 на листах A1 и печатаются в натуральную величину. На чертежах есть всё, что проверяется при приёмке: базы, привалочные плоскости, координаты отверстий, резьбы, допуски, шероховатость. Каналы и остальная форма заданы электронной моделью (ГОСТ 2.052). Если чертёж и модель расходятся, действует чертёж.
Чертежи
Чтобы открыть чертёж в полном размере, нажмите на него.
Литьё
- Сплав АК9ч ГОСТ 1583-93, допускается АК7ч.
- Способ на выбор литейки: по выжигаемой модели, в песчаную форму, напечатанную на 3D-принтере, или в ХТС. Точность отливки — не грубее 9-0-0-9 ГОСТ 26645-85.
- Стенка 4 мм (допуск +1,5 / −0,5). Если вашему способу нужна толще, напишите: модель доработаем.
- Литейных уклонов в модели нет. Для ЛВМ и печатного песка они не нужны. Под ХТС с деревянной оснасткой уклоны до 1° и радиусы 2–3 мм добавляет литейка.
- Раковины, трещины, спаи и неслитины не допускаются. На привалочных плоскостях пористость не допускается.
- Выжигаемую модель мы можем напечатать сами из PLA кусками под стол 256 мм и склеить. Напишите, примете ли такую модель.
Обработка после литья
Базы обеих деталей — плоскость разъёма А и два отверстия Б и В. Координаты всех отверстий сведены в таблицу на чертеже.
| Где | Что сделать |
|---|---|
| Фланцы плиты к головкам | 2 плоскости под 35° к плоскости разъёма, плоскостность 0,1, Ra 3,2. 8 окон 27,8 × 56,8 R5. 14 отверстий ⌀11 под шпильки М10: оси вертикальные, цековка ⌀22. Прокладки штатные резиновые 130-1008114-А2 |
| Опора плиты на блок | Плоскость на 114 ниже разъёма, отверстие ⌀8 под штифт блока |
| Разъём плиты и ресивера | Плоскость А у обеих деталей: плоскостность 0,1, Ra 3,2. В плите 12 резьб М8, в ресивере 12 отверстий ⌀9 |
| Площадка дросселя на ресивере | Окно ⌀60, 4 резьбы М8 по квадрату 70 × 70, перпендикулярность к А 0,1. Дроссель — серийный ЗМЗ-406 |
| Штуцеры газовых форсунок, плита | 8 резьб М8×1, оси — по модели |
| Резьбы сверху ресивера | 4 × М12×1,5 (датчики, газовый редуктор, картерные газы) и 1 × М22×1,5 (штуцер шланга РХХ) |
| Вода, плита | Штуцеры под шланг: 2 × ⌀30 с проходом ⌀23 (передние), 2 × ⌀12 с проходом ⌀8 (задние) |
| Горловина и сапун, плита | Горловина ⌀36 H11, штуцер сапуна ⌀19 |
После обработки обе детали испытывают на герметичность: воздух 0,25 МПа, 3 минуты под водой. Коллектор работает на метане при давлении до 1,5 бар абсолютного, воды внутри нет.
До запуска партии
Размеры, отмеченные на чертежах звёздочкой, взяты с заводских чертежей двигателя и на машине ещё не проверены. Это смещение левого ряда головок вперёд на 29 мм и высота опоры на блок. Поэтому порядок такой: печатный макет → примерка на двигателе → первый металлический комплект → партия. Если примерка что-то изменит, чертежи и модели пересоберутся из скриптов.
Что не изготавливать
Всё это покупное, в заказ не входит: дроссель ЗМЗ-406, газовые форсунки, датчики, шпильки, прокладки.
Что прислать в ответ
- цену за 1 комплект и за партию 15;
- способ литья и материал;
- делаете ли вы мехобработку сами или кого порекомендуете;
- срок;
- что изменить в модели под ваш способ.
Ответ и вопросы — в issue на GitHub или автору проекта напрямую. Чертежи и модели собираются скриптами cad/cast.py и cad/drawings.py в репозитории проекта. После любой правки модели они пересобираются, поэтому на сайте всегда актуальная версия.
